Installation/finitions du Poêlito

La yourte est montée, le poêle est construit, mais il manquait quelques petits assemblages à faire avant l’hiver.

Sous le poêlito

J’avais des plaques de lièges de reste de l’isolation du plancher de la yourte, le liège ayant des qualités thermiques et mécaniques (pas d’écrasement), j’en ai posé une au sol et j’ai récupéré une plaque d’un alliage étrange de 15mm d’épaisseur… ça va avoir le mérite d’ajouter de la masse et de répartir un peu plus la charge sur le plancher

dsc03334

Petit support pour soulager l’évacuation

La yourte, c’est souple, quand le dôme bouge, le tuyaux d’évacuation aussi, j’ai pris les devants en faisant un petit support pour que le tuyau d’évacuation des fumées qui sort du poêle ne soit pas trop sollicité.

Scellement au mortier

Le poêlito a été déplacé de son lieu de construction à la yourte, le déménagement n’a pas été de tout repos :

img_0013

Mais celui-ci étant fait, il restait à sceller la cloche et le tuyau d’alimentation. Aucun rôle structurel, c’est juste pour éviter que le sable ne fuit par les espaces entre les ailettes.

Dans le manuel du poêlito il est dit :

Mortier de terre : c’est simple c’est de la terre argileuse (qui colle) et du sable en proportions variables. Généralement 1 argile pour 3 à 5 sable, avec ce qu’il faut d’eau pour en faire des boules qui se tiennent et qui collent. Si pour un enduit ou de la maçonnerie il vaut mieux s’assurer d’avoir les proportions idéales, ici ça n’a aucune importance ! Alors ne te prends
pas la tête sur les dosages 😉

Donc je ne me suis pas pris la tête. Lors du montage du sous lambourdage, j’avais trouvé une petite veine d’argile que j’ai réussi à localiser de nouveau.

Pour en savoir plus sur les tests de base pour déterminer la teneur en argile de votre terre c’est par ici.

Remplissage de sable

Le poêlito a une masse (inertie) semi-démontable, la partie haute du bidon est à remplir de sable et à vider quand on déménage (c’est là sa force). J’ai donc rempli le mien avec du sable et ajouté la tresse minérale (joint de porte d’insert) autour de la cloche.

Contemplation

Voilà des petites photos du (gros) bébé terminé / installé pour l’hiver :

Première flambée

Première flambée après la fin de l’installation ou vous pourrez admirer le rendu de la flamme sur la plaque vitro céramique :

Petit mot sur le bois

Le poêlito, comme tout poêle, consomme du bois sec. Dans une yourte il n’est pas nécessaire de mettre de grosses bûches de chaînes centenaires pour avoir bien (trop ?) chaud. De la palette ou du petit bois convient très bien. Personnellement, j’ai récupéré du bois sec à droite à gauche et coupé du bois mort, mais il ne rentrait pas dans le poêlito (car trop gros). J’avais beaucoup de travail pour ce qui était de fendre le bois. Le merlin j’ai essayer et pifffiiiouuu c’était pénible et fastidieux. Du coup je me suis payé un Smart-Splitter, et là je dois dire que c’était limite du plaisir (toutes proportions gardées) de fendre du bois. Avec cet engin, il est très facile de faire « des allumettes » parfaites pour le poêlito.

Aller, une petite vidéo pour vous montrer l’engin :

Note : la vidéo est ce qu’elle est…  et je précise que je n’ai aucune action dans l’entreprise qui fabrique cet outil.

Préparer sa yourte à la tempête

Traditionnellement, c’est la couronne qui était attachée à une grosse pierre en cas de tempête. Cela évite à la yourte de s’envoler en cas de dépression (pour les constructions en dur, c’est les toitures qui s’arrachent).

L’atelier de la Frênaie nous a conseillé un procédé en cas de tempête. Une corde fait le tour du toit et 8 cordes en partent jusqu’au sol. Au sol ce sont 8 ancrages en bois (~1m) ou sont accrochés les cordes :

J’ai utilisé le nœud tarbuck qui est autocensurant mais ajustable. C’est très pratique, ça me permet de relâcher la tension des cordes « tempête » quand il n’y a aucun risque, ce qui évite le frottement des cordes sur la toile (qui l’use) ainsi que la tassement de la laine de mouton.  Je ne mets de tension que quand il y a risque de fort vent. Ce nœud magique ce fait comme ceci :

Notons que même avec ça, il faut avant tout choisir un bon emplacement pour ne pas être trop exposé au vent, parce qu’une yourte brisé par le vent, ça arrive

Sources : https://www.lesnoeuds.com/noeud-34.html

Installation électrique solaire autonome – Mise en œuvre

J’organise un petit atelier citoyen le 23 septembre 2017 du côté de Nantes pour vous donner les clefs afin de comprendre et concevoir votre installation solaire électrique autonome. Plus d’information

Edit 05/2017 : J’ai rédigé un article de retour d’expérience après le passage de l’hiver (période la plus critique en autonomie solaire…). Il y a aussi eu quelques modifications sur l’installation. A lire ici.

La concrétisation de l’étude (voir l’article Installation électrique solaire autonome – Étude), c’est la mise en œuvre.

Les supports

Lorsque j’ai fais ma terrasse en palettes, je me suis retrouvé avec beaucoup de bastaings, c’est ceux-ci qui m’ont servi à fabriquer les triangles de mes supports. L’écartement à été maintenu avec des planches provisoirement placées. Le résultat final n’est pas encore connu :-/ (j’ai pas terminé quoi)

Comme annoncé dans l’étude, l’inclinaison va être de 66° :

L’installation sera au sol, au départ je voulais fabriquer un support pour  optimiser l’angle d’inclinaison au plus pertinent selon ma localisation.  Après réflexion ça ne me semble pas pertinent. il faut que je mette l’inclinaison optimum pour le mois le moins ensoleillé, soit l’hiver. L’été je serai de toute façon en excédent de production […] Le résultat, pour moi, donne un angle de 66° au mois de janvier, qui est le pire des mois niveau ensoleillement (période ou l’inclinaison va donc être plus décisive). Je vais donc choisir cet angle de 66°

Le niveau a été fait avec un niveau à eau, les supports sont posés sur des cales de différentes hauteurs. Des piquets de bois enfoncés dans le sol à l’arrière des supports vont être solidarisés avec ceux-ci pour éviter le basculement par fort vent.

Mise à la terre

Chaque module photovoltaïque va être relié à la terre, je vais me servir de celle-ci pour mon réseau électrique. Si vous vous demandez à quoi sert la mise à la terre des panneaux, la réponse se trouve ici.

La boîte « local technique »

J’ai choisi de mettre une « boîte technique » au plus près des panneaux, de convertir le signal continu en alternatif afin d’éviter les pertes dues au courant continu ainsi que l’achat de grosses sections de câble coûteuses pour faire passer ce même courant continu. Cette solution a pour avantage de ne pas encombrer la yourte et d’offrir la possibilité de déporter la production d’électricité à distance raisonnable de la yourte (pratique si jamais celle-ci est ombragée parce qu’entourée d’arbres par exemple…).

Celle-ci doit être ventilée, isolée & étanche pour que la matériel conserve une durée de vie raisonnable. Selon ce site, il est préconisé de maintenir une température comprise entre 10 & 30° pour maximiser la durée de vie des batteries.


Un petit mot sur la ventilation, deux trappes ont été prévues. La première côté Nord en bas pour l’entrée d’air (car le vent froid vient du Nord) La seconde en haut au Sud pour l’expulsion (aidée l’été par un ventilateur). La chaleur monte, elle sera donc naturellement guidée vers le haut  La grille Nord sera bouchée par l’intérieur l’hiver pour éviter tout risque de gel.

La pente de toit est mise plein ouest (vent dominant) et le débord de toit est de 20cm.

Cette boîte a été principalement construite avec de la récup’ :

  • Isolant liège en plaques de 4cm pour le toit : reste de la construction du planché de la yourte
  • Isolant liège en vrac 2,5cm pour les murs : les mêmes plaques de lièges émiettées (parce que je n’en avais plus suffisamment pour faire 4cm partout)
  • Isolant polystyrène pour le plancher : récupéré dans la poubelle d’un magasin d’électroménager (pile-poil 2,5cm…)
  • Plaque d’OSB pour les murs : des chutes récupérées dans la poubelle d’un menuisier
  • Tôle ondulée : récupérée dans la poubelle du même menuisier
  • 2 trappes de ventilation (10€) grillagées fin et profilées pour que la goûte d’eau reste à l’extérieur.
  • 1 ventilateur USB (9€) – j’avais un convertisseur 230/USB dans un coin
  • Un minuteur journalier analogique (7€)
  • De la visserie (<10€)
  • 2 Charnières (<10€)

Le ventilateur est un ventilateur USB (ça consomme peu) branché sur un adaptateur secteur pour simplifier la mise en œuvre. Il est lui même branché à un minuteur journalier analogique qui permet de couper le ventilateur la nuit et de l’allumer en journée. Ce dispositif sera débranché en hiver car pas nécessaire.

Installation / Câblage

Pour l’achat du matériel je suis passé par une petite entreprise proche de chez moi (airsol44) qui a été de bon conseil, qui a passé du temps à répondre à mes petites interrogations/inquiétudes et qui a eu la gentillesse de me préparer les câbles (sinon il faut acheter une grosse pince ou s’en faire prêter une…)

Voici le schéma de câblage :

schemacablageinstallationphotovoltaiqueautonomeyourteC’est parti :

C’est branché, tout s’est allumé normalement, il n’y avait plus qu’à connecter la yourte dessus et voilà, tchao le nucléaire !

dsc03588

D’ici quelques mois (certainement après l’hiver) je ferai un autre article pour faire des retours d’utilisation.

Installation électrique solaire autonome – Étude

J’organise un petit atelier d’une journée le 23 septembre 2017 du côté de Nantes pour vous donner les clefs afin de comprendre et concevoir votre installation solaire électrique autonome. Plus d’information

picto-ecosolJ’ai participé à la fabrication d’une éolienne piggott. Cela reste très peu mobile (pour une yourte), et pour une production relativement faible. Ceci-dit, c’est un bon complément au solaire pour une installation « fixe » et venteuse (il est toujours bon de ne pas mettre tous ses œufs dans le même panier). Je n’ai pas non plus de cours d’eau qui passe pour envisager une hydrolienne. Le choix du photovoltaïque pour ma production électrique autonome s’est donc fait rapidement : région bénéficiant de pas mal d’ensoleillement, et en cas de déplacement/déménagement c’est plutôt léger/mobile.

Beaucoup de vieilles idées reçues sur le photovoltaïque demeurent pour des raisons que j’ignore :

  • Le recyclage : Les panneaux photovoltaïques silicium cristallin se recyclent 4 fois en d’autres panneaux photovoltaïques. Un panneau ayant fréquemment une durée de vie minimum garantie de 20 ans à 80% de sa production, l’extraction du silicium nous permet 80 ans d’électricité. (Source, le dossier sur futura-sciences.com) et ça va même plus loin :

La filière du recyclage des panneaux photovoltaïques s’est particulièrement bien développée ces dernières années… au point de ne pas avoir assez de matière première pour être rentable. En effet, la plupart des modules solaires installés dans le monde sont encore loin d’atteindre leur fin de vie, puisqu’ils ont été mis en place ces dernières années. Les usines de recyclage traiteraient donc principalement les déchets et les rebuts de production en attendant mieux.

  • L’énergie pour produire un panneau : un panneau a « remboursé » l’apport énergétique qui a permis de le fabriquer dans une fourchette comprise entre 6 mois & 4 ans d’utilisation grand maximum (source P16 du livre l’énergie solaire et le photovoltaïque pour le particulier), sans parler du fait que l’énergie utilisée pour la fabrication peut être « propre » ou renouvelable (des panneaux qui fabriquent des panneaux, ça serait beau non ?) je me demande bien combien de temps une centrale doit rester allumée pour « rembourser » l’énergie nécessaire à sa fabrication (des tonnes de sables, béton, eau, électronique, pétrole…). Est-ce qu’on refait pas 4 fois des centrales nucléaires neuves avec des vieilles centrales ? On en fait plutôt zone inapprochable pour des centaines d’années (je passes sur les déchets radioactifs pendant des milliers d’années).

Vous l’aurez compris, le mode de fabrication énergétique choisi par la France (le nucléaire) ne me convient pas, je décide donc d’essayer de m’en passer. J’ai commencé par me documenter par des livres, des forums dont voici une liste non exhaustive :

Avant d’aller plus loin il faut savoir qu’il y a de nombreux « kits » solaires sur internet ou il n’y a rien besoin de savoir, juste de commander en fonction de ce qu’on souhaite consommer. J’ai eu plusieurs témoignages sur la durée de vie très très limitée de ces kits « à consommer ». Je trouve donc plus pertinent de faire son installation, de savoir comment elle fonctionne afin de pouvoir la dépanner au besoin.

Estimation de consommation

Si vous avez vos factures EDF c’est facile, il suffit de regarder sur celles-ci. Moi je m’installe juste, je me suis acheté un petit wattmètre (~10€). J’ai mesuré chaque appareil et je me suis fait un petit tableur avec le nombre d’heures d’utilisation de chaque appareil pour 4 scénarios :

  • Été estimation à la hausse
  • Été estimation à la baisse
  • Hivers estimation à la hausse
  • Hivers estimation à la baisse
Edit 03/2017 : Vous pouvez vous faciliter cette étape, j’ai maintenant créé un logiciel libre pour vous aide à faire ce calcul de consommation : CalcConso

Le détail de mon tableau de consommation est ici :

Le résultat c’est :

Scénario Besoin énergie (Wh/jour)
été à la hausse 1287
été à la baisse 585
hivers à la hausse 1031
hivers à la baisse 252

Ce sont des scénarios extrêmes d’utilisation (à la hausse & à la baisse), je pense être dans la moyenne de ça… Ce qui explique les écart…

Notons que nous avons fait le choix de couper le réfrigérateur l’hiver (le froid est dehors, chauffer une pièce pour en refroidir une partie manque de sens pour moi, je vais tâcher de faire différemment). De plus, c’est en hiver qu’il y a le moins d’ensoleillement et qu’il est donc plus compliqué d’avoir de l’électricité avec du photovoltaïque. C’est pourquoi le dimensionnement sera fait à partir du scénario hiver à la hausse afin « d’être pénard ».

Dimensionnement

Edit 03/2017 : Vous pouvez vous épargner cette étape, j’ai créé un logiciel libre pour vous permet de calculer de dimensionnement en quelques cliques : CalcPvAutonome

Pour ce dimensionnent on part sur le scénario hiver à la hausse donc. Une consommation journalière de ~1kWh (1000 Wh).

Des constantes à choisir :

  • On part sur une installation 24V. (apparemment, plus la tension est élevé moins il y a de pertes dans l’onduleur)
  • 3 jours d’autonomie sur batterie (en cas de 0 soleil, surtout l’hiver…)

De quel appareil avons nous besoin et pourquoi faire ?

  • Panneaux solaires : pour la production d’électricité
  • Le régulateur / contrôleur de charge : gère principalement l’arrivé de la production et la distribue dans les batteries
  • Les batteries : pour stocker l’électricité
  • Le convertisseur : convertit l’électricité produite (courant continu, basse tension) en électricité « standard » pour nos appareils (230V alternatif)

car-battery-296788_1280Les batteries

Nous permettent de tenir quand il n’y a pas de soleil, la nuit, l’hiver… Elles seront au plomb car recyclables.

Diviser la consommation par la tension de la batterie et on obtient les Ah (ampères heure) nécessaires pour une journée d’autonomie (sans soleil donc) ici :

1000W / 24V = 41Ah

Les batteries solaires ne supportent pas des décharges régulières au-delà de 40%, nous allons prendre 50% pour être large, donc multiplier par deux nos besoins en batterie :

41Ah x 2 = 82Ah

Nous avons choisi une constante de 3 jours d’autonomie sans soleil donc :

82Ah x 3  = 246Ah

Notre besoin est de 246Ah, Il a été choisie 2 batteries de AGM 12V, / 220A (les batteries seront en série, la tension sera donc multiplié, donc égale à 24V)

Avec ça nous avons :

  • Avec le scénario hiver à la hausse : 2,56 jours d’autonomie sur batterie
    • 220Ah  x 24V / 2 / 1031Wh/j
  • Avec le scénario hiver à la baisse : 10,47 jours d’autonomie sur batterie
    • 220Ah  x 24V / 2 / 252Wh/j

Les batteries seront couplées à un contrôleur de batterie BMV700 Victron, il permet de visualiser :

  • Tension de batterie, courant, puissance, ampères heure consommés et état de charge
  • Autonomie restante selon consommation en cours
  • Alarme visuelle et audible programmable

solar-panel-1175819_640Les panneaux/capteurs solaires

L’installation sera au sol, au départ je voulais fabriquer un support pour  optimiser l’angle d’inclinaison au plus pertinent selon ma localisation.  Après réflexion ça ne me semble pas pertinent. il faut que je mette l’inclinaison optimum pour le mois le moins ensoleillé, soit l’hiver. L’été je serai de toute façon en excédent de production. Pour trouver cet angle il faut se rendre sur : http://re.jrc.ec.europa.eu/pvgis/apps4/pvest.php?lang=fr&map=europe dans l’onglet radiation mensuelle, entrer :

  • Votre ville
  • Cocher surtout Angle d’inclinaison optimal

Le résultat, pour moi, donne un angle de 66° au mois de janvier, qui est le pire des mois niveau ensoleillement (période ou l’inclinaison va donc être plus décisive). Je vais donc choisir cet angle de 66°

Par la suite je me fabriquerai peut être un suiveur solaire pour l’orientation (est-ouest) surtout pour les mois d’hivers…

Les panneaux seront montés en série. La tension est donc multipliée mais pas l’intensité. Il est préférable de travailler avec des intensités faibles pour éviter les pertes.

Pour recharger la batterie au soleil en une journée ensoleillée, le capteur doit produire l’équivalent de l’électricité consommée en 24h. Selon une règle empirique et extrêmement simplifiée, en France, un capteur produit l’équivalent de 3 heures de sa puissance crête, le double en été, la moitié en hiver. Nous nous concentrons sur l’hiver (qui peut le plus, peut le moins)

1000W (consommation) / 3 x 2 = 666 Wc

Il me faudrait approximativement 666Wc, la marge positive de sécurité me fait aller vers 750Wc

Pour vérifier/estimer la production il est intéressant de se rendre sur ce site : http://re.jrc.ec.europa.eu/pvgis/apps4/pvest.php?lang=fr&map=europe dans l’onglet PV estimation indiquer :

  • Puissance PV crête installée : 0,75 kWp
  • Indiquer Coche Inclin notre angle de 66° préalablement trouvé ;

Voilà le résultat, on observe que la production d’électricité journalière moyenne (Ed dans le tableau) est toujours supérieure à 1kW.

Dans les faits, j’ai eu de la chance, je vais récupérer des panneaux solaires de rebut d’une puissance de 245Wc. Il y en a 4, ce qui va faire 980Wc. Le nouveau résultat est d’autant plus confortable avec cette puissance de panneau supplémentaire.

Couple panneaux/batteries

Toujours sur le site http://re.jrc.ec.europa.eu/pvgis/apps4/pvest.php?lang=fr&map=europe, mais dans l’onglet PV hors-réseau, nous allons vérifier

  • Entrer la puissance PV crête : 980 Wp
  • Voltage de la batterie : 24 V
  • Capacité de la batterie : 220 Ah
  • Entrer la consommation journalière 1000Wh
  • Inclinaison du module [0;90] 66 deg.
  • Orientation [-180;180] -2 deg.

Le résultat est encourageant, même si ce ne sont que des estimations, les batteries ne descendent jamais sous les 64% de charge. 40% est une limite à ne pas franchir pour ne pas détériorer la durée de vie des batteries. De plus j’ai fait les calculs avec mon estimation haute de consommation, je pense être capable de la réduire encore. En effet pour des motifs écologiques, je ne vais pas augmenter mon pack de batteries, je vais plutôt essayer de réguler ma consommation/mes besoins en fonction de la météo. Je ne vais pas allumer la scie sauteuse si je sais que le ciel est bouché dans les 3 prochains jours par exemple… Et j’accepte de couper l’électricité si jamais les batteries menacent de passer sous la barre des 40%. Dans une démarche d’autonomie qui rime pour moi avec liberté, la diminution de mon besoin de confort me semble cohérent.

Le régulateur / Contrôleur de charge

On m’a conseillé deux régulateurs MPPT Victron bluesolar 100/30 pour faire deux circuits de 2 panneaux. Le MPPT permet un gain de 30% de production.

Pour choisir votre régulateur il va falloir connaître le courant d’arrivée des panneaux. Il vous faut d’abord la tension d’un panneau : personnellement c’est 29,64V, à laquelle il faut ajouter 15% (donc ~34,5V). Celle-ci est multipliée par deux car les deux panneaux sont en série. On arrive donc à une tension d’entrée de 69V. Il faut ensuite l’intensité qui est de ~9A pour mes panneaux. Le MPPT Victron bluesolar 100/30 accepte 100V, 30A, selon la notice, on est bon.

Le convertisseur

Le convertisseur est là pour convertir le signal continu des batteries 24V en signal alternatif 230V (identique au réseau EDF). Mes panneaux étant loin (~30m) de mes appareils électriques, j’ai choisi de convertir toute l’électricité en 230V AC pour limiter les pertes dans le chemin.

Le convertisseur se choisit avec le voltage d’entrée (ici 24V venus des batteries) et sa puissance maximum en sortie. Pour la puissance maximum de sortie il faut prendre votre appareil qui consomme le plus et voir si ça colle. Personnellement je choisis un Victron phoenix 24/800 qui me permet de brancher un appareil de maximum 700W et d’avoir une puissance de pointe à 1600W. Si vous revenez au tableau de consommation que j’ai fait, ça me fait dire adieu à ma scie circulaire & perceuse à percussion, mais bon je peux encore utiliser ponceuse, et scie sauteuse l’été. Il faut dire que les prix des convertisseurs grimpent vite, j’ai dû faire une concession.

La suite

Prochain article à venir sur l’installation…

L’électricité dans la yourte

Pour le moment, la yourte est raccordée au réseau électrique. Nous sommes branchés sur le compteur de notre hôte. Pour ce faire, une tranchée a été creusée et nous avons passé du 6mm² étant donnée la distance.

Je n’ai jamais fais d’électricité avant ça, j’ai fait un BEP électronique, ce qui m’a permis de commencer avec la partie théorique déjà en main (sur la tension, l’ampérage etc…) mais l’électronique et l’électricité c’est quand même bien différent… J’ai donc acheté un livre « l’installation électrique comme un pro » et ça m’a bien aidé. En tout cas rien n’a sauté, tout a fonctionné du premier coup (ce dont je ne suis pas peu fier).

Mon arrivée est branchée dans un petit tableau, sur un différentiel de 200mA. J’ai ensuite deux disjoncteurs :

  • 20A pour les prises de courant
  • 10A pour l’éclairage

J’ai pris le parti de ne passer qu’un câble (2,5mm²) sur les 3/4 de la yourte (pour éviter l’effet bobine). Sur ce câble, dès que j’ai besoin de mettre une ampoule, une prise je coupe et dérive… C’est un câble normalement utilisé pour le triphasé. Il y a donc 5 brins, j’ai détourné son usage et la norme des couleurs pour mon usage :

  • Bleu : neutre circuit prise
  • Marron : phase circuit prise
  • Gris : neutre circuit éclairage
  • Noir : phase circuit éclairage
  • Verre/jaune : terre

Voici le schéma complet de mon installation. Je n’ai que deux ampoules (LED) & 6 prises (aucune résistance électrique, grille pain ou autres…)

élec-implantation

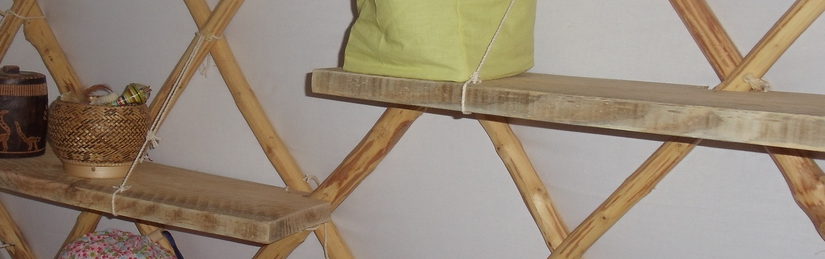

Pour l’installation dans la yourte j’ai récupéré du contre-plaqué que j’ai découpé en losange pour entrer dans les croisillons des murs. Le tout est ensuite noué au croisillon. Voici quelques photos de l’installation :

Évier/lavabo sans eau courante ni électricité

Pour que même sans eau courante, ça soit quand même confortable, j’ai bricolé un robinet avec une pompe à pied de bateau. Le principe, c’est un bidon d’eau propre qui se vide dans un second bidon d’eau sale. Ce sont des bidons de 20 litres car au delà ça commence à faire lourd pour moi quand c’est plein. Pour la pompe c’est une pompe à pédale WHALE « Gusher MK3 » achetée ~60€ sur un site de petites annonces d’occasion. Il y a bien d’autres modèles : à mains, moins cher (moins de débit). Je ne regrette pas ce choix, elle reste amorcée, le débit est bon et ajustable selon la pression exercée. Je rajouterais que c’est quand même hyper pratique d’avoir les mains libres pour un évier, je ne comprends plus pourquoi ça n’est pas plus généralisé.

Le meuble en palette pour accueillir l’évier :

Le meuble à été traité au vernis alimentaire. Il reste des finitions à faire : des étagères dans le meuble, un petit rideau en tissu mais l’idée est là…

DSC03240

Pourquoi pas d’eau courante ?

Le parti pris pour l’eau dans la yourte est : pas d’eau courante. Pour une raison simple, c’est que quand j’ai accès à l’eau courante j’ai tendance à l’utiliser bien trop. En tout cas plus que si je dois aller chercher l’eau (même tout près). Et le problème n’est pas tant l’arrivée d’eau que l’évacuation / le traitement des eaux souillées. N’ayant pas l’envie/le temps de mettre un système d’épuration en place (qui est en plus difficilement nomade donc pas très compatible avec la vie en yourte), le choix d’avoir l’eau courante juste devant la yourte et de remplir des jerricans pour amener l’eau dans la yourte s’est imposé. Le bidon d’eau propre se vide dans le bidon d’eau sale qui est ensuite utilisé pour arroser le jardin… Il est donc impératif de ne pas utiliser de produits néfastes pour l’homme, la nature et les animaux. Même si, en l’occurrence ça permettrait de constater leur effet direct… :-/
