Commande lumière pour percussion (DMX/Raspberry pi)

J’ai un petit groupe de musique dans lequel je fais de la percussion avec petit set Cajon + accessoires, pour faire une mini batterie transportable à vélo… Nous sommes amateurs ; j’ai rejoint le groupe en cours de route, et ils avaient collectivement acheté la table de mixage et la sono pour les concerts. De mon côté, je me suis dit que j’allais mettre au pot en achetant les lumières.

Un jour, à la déchetterie, j’ai trouvé 2 petits projecteurs LED RVB pilotables par DMX : « Algam Lighting SLIMPAR 710 HEX« . Ils étaient hors d’usage, mais après le passage entre les mains d’un ami magicien de l’électronique, ils ont ressuscités 🙂

Je me suis tout de même procuré une interface USB>DMX (Enttec Open DMX USB Interface Bundle) afin de pouvoir piloter mes jouets.

Les projecteurs LED RVB connectés en DMX via USB

Point consommation électrique

Consommation de la sono sur une répète

La consommation électrique est un point important. Nous avons une petite sono qui consomme ~60W de moyenne, avec des pics à 120W. Il nous arrive de jouer en « autonomie » (dans les bois par exemple) sur ma batterie de vélo 48V, avec un convertisseur 48V-350W de chez Victron. Celle-ci nous permet de tenir ~4h de concert sans problème (on a un set de ~1h alors on est large). Les 2 projecteurs LED consomment ~10W chacun, ce qui fait qu’on devrait pouvoir largement jouer notre concert, même avec les 2 projecteurs, même avec 3 rappels 🙂

Console DMX pour Cajon

Je me suis lancé dans la création d’une commande DMX pour mon Cajon. Afin de pouvoir jouer + commander les lumières par le protocole DMX.

Démonstration vidéo

Préparation lumière sur logiciel

Je suis parti sur le logiciel QLC+, qui est open source, plutôt complet (pour ce que j’ai à faire) et léger. J’ai l’ambition de faire tourner ma mini console sur un Raspberry pi. Dans QLC+, je peux préparer des séquences / ambiances par morceau, et passer d’une ambiance à une autre.

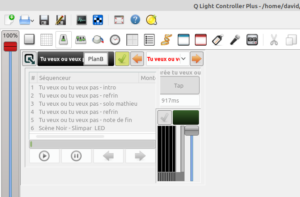

Par exemple, sur la capture ci-après – qui correspond au morceau « Tu veux ou tu veux pas », il y a plusieurs ambiances selon si c’est le moment de l’intro, du refrain, d’un solo…. J’utilise les cadres avec pagination pour « passer au morceau suivant ».

Je vous partage mon fichier qxf, qui permet au logiciel QLC+ de « comprendre » ces projecteurs. Je l’ai créé à partir de l’Éditeur d’appareil QLC+ (qlcplus-fixtureeditor) :

Je vous partage aussi mon fichier avec l’enchaînement des ambiances (un morceau par page) dans la console virtuel. Pour une meilleure compréhension…

Les commandes sur Cajon

Je décide qu’il me faut donc 4 boutons :

  • Pour passer à l’ambiance lumière suivante
  • Revenir à l’ambiance lumière précédente (en cas de pépin)
  • Passer à la page/morceau/séquence suivant
  • Taper la pulsation (s’il y a des ambiances qui « clignotent », je veux que celles-ci soient en rythme…). 2 tapes à intervalle suffisent à donner la pulsation, il ne reste qu’à la suivre…. A noter que la pulsation peut être détectée via un micro USB sur le Raspberry Pi avec le Audio Trigger dans QLC+. C’est ce que j’ai finalement privilégié…

Rapidement, je me rends compte qu’il me faudra doubler ces 4 commandes :

  1. 4 boutons accessibles aux mains (si j’ai les pieds occupés)
  2. 4 mêmes boutons accessibles aux pieds (si j’ai les mains occupées)…

Et oui, parce que ça dépend des morceaux… Parfois je fais du cabassa, parfois du cajon…

Voilà le schéma de câblage / branchement sur le Raspberry pi des boutons :

Schéma de câblage / branchement sur le Raspberry

Si vous suivez, vous voyez 3 boutons sur le schéma alors qu’il y en a 4… J’ai changé d’avis en cours de route, et j’ai pas changé mon schéma. Mais vous avez l’idée générale…

Une fois soudé, j’ai tout rangé dans des petites boîtes en chutes de contre plaqué ou autres qui traînaient :

Une fois que mes ambiances sont « calées », et que les connexions sont faites, je peux installer un linux (avec interface) sur un Raspberry pi. Désormais, il me faut faire en sorte que les boutons que j’ai connectés sur le GPIO du Raspberry interagissent avec QLC+.

Option 1 : websockets

Option très propre, puisque QLC+ intègre un websockets (moyennant le lancement avec un « -w » de QLC+) qui permet d’interagir avec le logiciel lancé en tâche de fond par script :

import asyncio
import websockets

async def test():
    async with websockets.connect('ws://127.0.0.1:9999/qlcplusWS') as websocket:
        # Play
        await websocket.send("2|PLAY")
        response = await websocket.recv()
        print(response)

asyncio.get_event_loop().run_until_complete(test())

Seulement, toutes les fonctionnalités des consoles virtuelles ne sont pas implémentées… Par exemple, je ne pouvais pas ajuster le tempo (Widget durée).

Option 2 : simuler un clavier

C’est l’option retenue, je simule l’appui sur une touche de clavier quand un bouton est pressé (signal GPIO d’un bouton poussoir). Je m’explique :

QLC+ peut facilement être piloté par clavier, les raccourcis sont facilement paramétrables. Ainsi, j’ai paramétré plusieurs raccourcis :

  • d : démarrer le séquenceur du morceau
    • f : stopper le séquenceur du morceau
    • q : ambiance suivante
    • s : ambiance précédente
  • z : page suivante (morceau suivant)
  • x : allumer le micro pour détecter le tempo
  • w : déterminer la durée (taper le tempo)

Ensuite, pour simuler mes touches de clavier en fonction des boutons pressés (GPIO activé), j’ai fait un petit script en python avec la librairie pyautogui qui simule un clavier, voici les dépendances :

sudo apt install python3-rpi.gpio
pip install pyautogui

Et voici le script

#-------------------------------------------------------------------------------
# Bibliothèques
#-------------------------------------------------------------------------------
import RPi.GPIO as GPIO                 #bibliothèque RPi.GPIO
import time                             #bibliothèque time
from pyautogui import press, typewrite, hotkey 	#clavier virtuel
#-------------------------------------------------------------------------------

#-------------------------------------------------------------------------------
# Configuration
#-------------------------------------------------------------------------------
pin1 = 17                                #broche utilisé en entrée
pin2 = 18                                #broche utilisé en entrée
pin3 = 27                                #broche utilisé en entrée
pin4 = 22                                #broche utilisé en entrée
pinLed = 23                              # Broche de la led
ledUpTime = 500                         # Temps d'allumage de la LED
# Temp de rebond :
temps = 100                              #valeur attente en msec

#-------------------------------------------------------------------------------
# Préparation
#-------------------------------------------------------------------------------
GPIO.setwarnings(False)                 #désactive le mode warning
GPIO.setmode(GPIO.BCM)                  #utilisation des numéros de ports du
                                        #processeur
GPIO.setup(pin1, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
GPIO.setup(pin2, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
GPIO.setup(pin3, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
GPIO.setup(pin4, GPIO.IN, pull_up_down=GPIO.PUD_DOWN)
GPIO.setup(pinLed, GPIO.OUT, initial=GPIO.LOW)
                                        #mise en entrée du port GPIO 22
                                        #et activation résistance soutirage
                                        #au ground
# Passer sur Qlight+ si ce n'est pas le cas
print("alt tab")
hotkey('alt', 'tab')
time.sleep(3)

#-------------------------------------------------------------------------------
# Lancement
#-------------------------------------------------------------------------------
ledup=False
if __name__ == '__main__':
     GPIO.output(pinLed, GPIO.HIGH) # Turn on
     time.sleep(2)
     GPIO.output(pinLed, GPIO.LOW) # Turn off
     print("Début du programme")        #IHM
     print("Sortie par ctrl-c\n")       #IHM
     try:
         while True:                    #boucle infinie
             # Gestion de l'extinciton de la led
             if (ledup != False) :
                 now = time.time()
                 if (now < ledup+ledUpTime):
                     GPIO.output(pinLed, GPIO.LOW) # Turn off
                     ledup = False
             # Gestion des boutons
             entree1 = GPIO.input(pin1)   #lecture entrée
             entree2 = GPIO.input(pin2)   #lecture entrée
             entree3 = GPIO.input(pin3)   #lecture entrée
             entree4 = GPIO.input(pin4)   #lecture entrée
             if (entree1 == False):       #si touche appuyée
                 GPIO.output(pinLed, GPIO.HIGH) # Turn on
                 print("Press f (Stop séquence)")
                 press('f')
                 time.sleep(0.5)
                 print("BP 1 appuyé")     #IHM
                 print("Press z (Page suivant) - N")
                 press('z')
                 time.sleep(0.5)
                 print("Press d (Start séquence)")
                 press('d')
                 time.sleep(0.5)
                 print("Press x (Allumer le micro)")
                 press('x')
                 ledup = time.time()
             if (entree2 == False):       #si touche appuyée
                 GPIO.output(pinLed, GPIO.HIGH) # Turn on
                 ledup = time.time()
                 print("BP 4 appuyé - T")     #IHM
                 print("w (tape)")
                 press('w')
             if (entree3 == False):       #si touche appuyée
                 GPIO.output(pinLed, GPIO.HIGH) # Turn on
                 ledup = time.time()
                 print("BP 2 appuyé - P")     #IHM
                 print("Press q (Pas prédent)")
                 press('q')
                 time.sleep(0.5)
             if (entree4 == False):       #si touche appuyée
                 GPIO.output(pinLed, GPIO.HIGH) # Turn on
                 ledup = time.time()
                 print("BP 3 appuyé - S")     #IHM
                 print("s (Pas suivant)")
                 press('s')
                 time.sleep(0.5)
             time.sleep(temps / 1000)   #attente en msec
     except KeyboardInterrupt:          #sortie boucle par ctrl-c
         GPIO.cleanup()                 #libère toutes les ressources
         print("\nFin du programme\n")  #IHM

Pour le lancement, au démarrage du Raspberry, je place des fichiers « .desktop » dans le répertoire .config/autostart/ de l’utilisateur « pi » que j’utilise pour lancer l’interface graphique.

Le script qui simule le clavier est lancé avec .config/autostart/button-qlcplus-controle.desktop

[Desktop Entry]
Type=Application
Name=button-qlcplus-controle
GenericName=button
Exec=/usr/bin/python /home/pi/DMX/button-qlcplus-controle.py  > /tmp/button-qlcplus-controle.log
Terminal=true
StartupNotify=true

Pour le lancement de QLC+, c’est le fichier .config/autostart/qlcplus.desktop :

[Desktop Entry]
Type=Link
Name=Q Light Controller Plus Web
Icon=qlcplus
Exec=qlcplus -f -k -w -o DMX/fichierQLC.qxw
StartupNotify=false

Retour visuel

Même si c’est pas indispensable, pour savoir où on en c’est pratique d’avoir un retour visuel sur la console virtuelle de QLC+. Ce que j’ai fait, c’est que j’ai mis le Raspberry Pi en mode « Hotspot Wifi » (en gros, comme votre box – des tuto plein le web pour faire ça…), et je m’y connecte avec mon téléphone portable. De là, je peux :

  • Voir la console en mode web (lancer QLC+ avec un « -w »)
  • Voir l’écran avec VNC (sur un téléphone linux, j’utilise AVNC).

Voilà ce que ça donne :

En situation

Des photos en situation :

Sauvegarde de serveur écologiquement soutenable (à froid)

Pour les besoins de mes activités pro et associatives, j’ai besoin de faire de la sauvegarde quotidienne de serveur. Les serveurs c’est déjà plutôt énergivore en électricité/climatisation (quoi que pas tant que ça si on s’auto-héberge – pas de climatisation par exemple). Je cherche à faire diminuer le coup énergétique tant que je peux, et les sauvegardes ne sont pas en reste.

Mise à jour 09/2020 : Désormais j’utilise des disque dur SSD avec le X828 Stackable Cluster Shield Expansion Board. (que je trouve très bien pensé !

Et je propose du service d’hébergement de sauvegarde à froid à prix libre : https://retzo.net/services/service-de-sauvegarde-ecologiquement-soutenable-a-froid/

Je suis donc parti sur une solution :

  • Froide : c’est-à-dire qui ne serait allumée qu’au besoin (au moment de la sauvegarde) et pas allumée 24h/24 comme à l’habitude dans un datacenter.
  • Faible consommation : Puisque composée d’un Raspberry Pi et d’un disque dur 2,5° = consommation ~3Wh
  • Auto-hébergée : ça veut dire « à la maison », ça évite les climatiseurs des datacenters (vitaux quand la concentration de serveurs est forte) et on garde le contrôle sur les données/le matériel.

En solution logiciel, j’utilise Dirvish, qui est une surcouche à Rsync, qui permet (en gros) de faire des sauvegardes « full » tous les jours en ne copiant que les différences. En gros il ne télécharge et enregistre que les fichiers différents de la veille et utilise l’adresse INODE sur le disque des fichiers qui n’ont pas changé. De cette façon, toute l’arborescence est complète tous les jours mais elle ne prend pas plus d’espace disque que la différence (un peu magique quand on ne connait pas le fonctionnement d’un partitionnement sous linux). De cette façon, ma sauvegarde quotidienne prend ~1h pour sauvegarder ~150Go sur 4 serveurs.

Le matériel utilisé

J’utilise donc pour mes sauvegardes à froid :

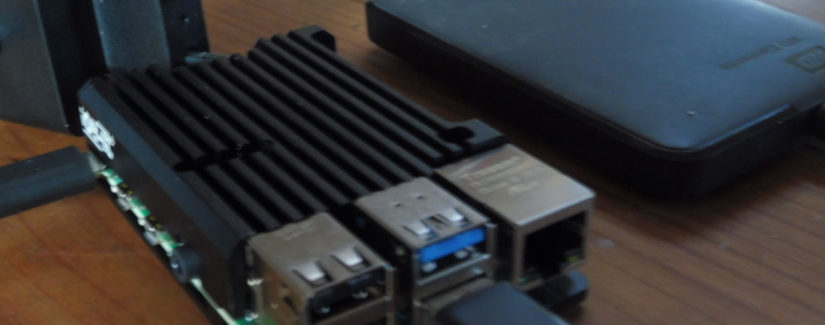

  • Un Raspberry Pi (4 ici mais pas vraiment d’importance – quoi que avec un Zero j’ai essayé c’est pas terrible en perf…)
  • Un disque dur 2,5° mécanique (ça serait encore plus économe en électricité avec un SSD) dans un boîtier USB 3.0

Consommation totale : 3Wh constaté au Wattmètre

Comparatif consommation

Pour comparaison (discutable j’en conviens) dans mon cas avec la solution choisie et une VM ou un serveur que j’aurais pu louer dans un datacenter :

RaspberryPi + DisqueDatacenter
Temps d’allumageLe temps de la sauvegarde (ici ~1h mais variable)24h/24h
Consommation électrique (W)38 à 170 (1)
Consommation journalière (Wh/j)3192 à 4080

(1) Consommation serveur nuancée entre une VM (8W) et un serveur physique dédié (170W) – chiffres de l’ADM (source). C’est tout relatif, ça dépend des cas, c’est une hypothèse de travail. Je n’ai pas non plus considéré les équipements actifs pour simplifier (chez moi juste une box, dans un datacenter beaucoup de switch/routeurs : même s’ils sont mutualisés, ça a un coût énergétique).

Avec cette méthode de sauvegarde à froid, dans mon cas, on est entre 64 et 1360 fois moins énergivore que dans le cas d’une sauvegarde ‘classique » en datacenter.

L’allumage automatique peut se faire de différente façon :

  • BIOS : certain bios permette un « réveil » à heure fixe mais ce n’est pas le cas du Raspberry Pi
  • WakeOnLan (fait par le serveur a sauvegarde par exemple)
  • Une prise programmable avec l’heure
  • PvMonit (dans mon cas) logiciel avec lequel je gère le surplus de mon énergie solaire

Dans tous les cas, le Raspberry Pi s’éteint de lui même après la sauvegarde (shutdown -h now dans le script à la fin de la sauvegarde).

Il y a quand même des désavantages à faire la sauvegarde « à la maison » :

  • Débit montant limité : dans le cas ou il faut remonter le serveur en entier (toute la sauvegarde) ça peut prendre un certain temps car le débit montant d’une box est souvent faible
    • Ce cas est très très rare
    • Ce défaut n’est plus si on est en situation auto-hébergée : on va brancher notre disque dur avec la sauvegarde directement sur le serveur à reconstruire
  • Restaurer à distance peut être problématique : si on est pas sur site et qu’on a besoin d’accéder aux sauvegardes, ça peut être problématique
    • Tout dépend de la conception pour l’allumage automatique. Dans mon cas, je peux allumer à distance au besoin avec PvMonit.

Après quelques tests de débits/écritures, voici ce que je constate sur ce « nas » de sauvegarde :

root@nas(ro):/mnt/nas# curl -4 -o ./test100M http://bouygues.testdebit.info/100M.iso
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 95.3M  100 95.3M    0     0  7145k      0  0:00:13  0:00:13 --:--:-- 7509k

En comparaison avec mon ordinateur :

david@monordinateurportable:/tmp$ curl -4 -o ./test100M http://bouygues.testdebit.info/100M.iso
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 95.3M  100 95.3M    0     0  8424k      0  0:00:11  0:00:11 --:--:-- 8689k

A ~100k de différence ça me semble pas significatif voir même plutôt bon ! (surpris même que ce soit si bon…)

Plus gros, plus redondant

Pour ceux qui ont de plus gros besoins en capacité / redondance de disque, il y a des HAT pour Raspberry Pi où il est possible de connecter plusieurs disques :

PvMonit 3.0 : Cloud + Programmation surplus d’énergie par Blockly

La version 3.0 de PvMonit vient de sortir ! Au programme service de Cloud et gestion simplifié de la programmation des relais pour gérer le surplus d’énergie via Blobkly.

PvMonit c’est un logiciel libre de monitoring de système électrique solaire autonome qui est capable de gérer le surplus d’énergie solaire. Pour en savoir plus c’est par ici

Un petit tour vidéo des nouvelles fonctionnalités :

Démonstration de l’interface blockly dans PvMonit c’est par ici.

Pour souscrire au service Cloud c’est par ici.

Programmer les ordres (surplus électrique)

La doc écrite est ici : https://framagit.org/kepon/PvMonit/-/blob/master/domo/relay.script.d/README.md et la doc vidéo c’est juste en dessous :

Installation / mise à jour

Pour l’installation de PvMonit le tuto se trouve dans le INSTALL.md du projet : https://framagit.org/kepon/PvMonit/-/blob/master/INSTALL.md

Pour les mises à jours, reportez vous au UPGRADE.md : https://framagit.org/kepon/PvMonit/-/blob/master/UPGRADE.md

Si vous n’avez pas les compétences (ou pour soutenir le projet) je propose le service d’installation sur mesure « clef en main » ou le téléchargement d’une image pour la carte SD prêt à l’emploi.

Vous pouvez soutenir le projet par ici.

PvMonit v2.0 + Domotique : Gestion surplus électrique solaire en autonomie

Ou comment utiliser le surplus d’une installation solaire autonome

Dans le cas d’une installation solaire autonome (non raccordée au réseau EDF), une fois que les batteries sont rechargées (ce qui se produit aux alentours de 11h-12h pour moi 80% du temps), il y a de l’énergie potentielle de perdue. Plus précisément, si je n’utilise pas cette énergie au moment où il y a du soleil (de la production), cette énergie n’est pas utilisée. On peut augmenter le stockage mais c’est infini, coûteux en argent et en ressource environnementale. Voilà un graphique pour illustrer ce propos :

Courbe production solaire estivale en situation d’autonomie électrique avec des panneaux photovoltaïques

Du coup, il m’a semblé pertinent de réfléchir à un moyen d’automatiser certaines tâches qui me permettent d’utiliser ce surplus d’électricité quand il est là. Actuellement, je le fais de façon tout à fait manuelle : quand les batteries sont pleines et qu’il y a du soleil, je lance une machine à laver, je lance la pompe de relevage de la phyto, je recharge mes batteries d’outils portatifs…. Cette automatisation va aussi me permettre d’aller plus loin & d’envisager d’installer un petit chauffe-eau électrique de camion (~10L) ou autres…

Grâce à PvMonit, j’avais déjà une remontée d’informations sur l’état de l’installation solaire, des batteries, de la production qui m’arrivait sur un Raspberry PI. Il ne me restait plus qu’à « piloter des prises électriques » en fonction de l’état de l’installation solaire et des conditions que je donne au programme.

Soutenir / Commander

Si vous voulez soutenir le projet ou que vous n’avez pas suffisamment de compétences pour faire tout ça, je peux tout vous préparer à la maison, il n’y aura plus qu’à brancher… C’est à prix libre et c’est sur mesure selon vos compétences/besoins, on en parle ? : https://david.mercereau.info/pvmonit/#shop

Le projet, en vidéo

Le projet, en image

Voilà de quoi est composé le tout :

  • Le raspberry pi (zéro ça suffit) sur lequel est installé PvMonit (expliqué ici) : compter entre 110 et 200€ de matériel
  • Carte module 8 relais 8,99€
  • TM1638 Afficheur 8 chiffres 7 segments, 8 LEDs, 8 boutons (option) 5,49€

Si vous n’aimez pas les vidéos je vous mets des z’images :

Installation

Pour l’installation, vous pouvez vous reporter au dépôt du code source PvMonit, dossier « domo » : https://framagit.org/kepon/PvMonit/blob/master/domo/

Si vous avez des questions / bugs, c’est par ici : https://framagit.org/kepon/PvMonit/issues

PvMonit v1.0 : Monitoring de mon installation photovoltaïque autonome

PvMonit est arrivé à une version « mature », une version 1.0. PvMonit est un logiciel sous licence Beerware qui vous permet de monitorer votre installation électrique solaire autonome, plus particulièrement avec les appareils Victron.

Nouvelle version pvmonit dispo ici. Avec une « sur-couche » à PvMonit pour gérer le surplus d’électricité : Déclencher des actions à la demande. Exemple : les batteries sont pleines, on allume une pompe à eau puis la résistance électrique d’un chauffe eau. Ou encore, les batteries sont sous un seuil critique, on coupe tout sauf l’éclairage…. toutes les applications sont possibles !

PvMonit C’est quoi ?

PvMonit, c’est donc un petit logiciel de monitoring photovoltaïque pour matériel Victron compatible Ve.direct (le minimum pour que cela fonctionne est d’avoir un BMV 600, 700 ou 702…), particulièrement adapté pour les installations autonomes (hors réseau). Il permet une vue « en direct » par interface web et un enregistrement de l’historique (avec emoncms, branche d’OpenEnergyMonitor).

Mon usage

Je collecte les information de mon système photovoltaïque (température, état des batteries, production solaire, etc…) par une carte électronique (Arduino) qui se trouve dans un local à 35m de mon habitation. Je transporte ces données par un 3 fils dans un câble réseau. Celui-ci est connecté à un mini ordinateur (raspberry pi 0) sur lequel j’ai un écran LCD qui m’affiche l’état du système et j’ai un interface web (démo) ou j’ai plus de détails. Il y a aussi un historique qui est enregistré via emoncms (démo).

Au niveau Matériel

2 versions possibles :

  • Une version Raspberry PI 3B, si vous avez un point wifi actif (même occasionnellement) et que votre matériel solaire est à porté de wifi. C’est une solution plutôt simple (si on touche un peu sous linux).
  • Une version Raspberry Pi 0 + Arduino : plus complexe à mettre en œuvre (il faut savoir souder et avoir plus de connaissances), mais beaucoup plus souple et moins chère. Particulièrement adapté si votre installation réseau est loin (max 60m) de votre maison ;
Version Raspberry PI 3BVersion Arduino + Raspberry Pi 0
Consommation électrique0,37A (pi 3b) * 5V = ~1,85W0,22A (pi 0) + 0,08A (arduino MEGA) = 0,30A * 5V = ~1,5W
Difficulté********
Prix matériel (détails)200 €110 €

Raspberry Pi 3B & Ve.direct USB (officiel)

L’usage des câbles ve.direct USB officiel permet de simplifier le montage.

Arduino + Raspbery Pi 0

L’usage d’un arduino pour collecter les données donne de la souplesse pour pouvoir ajouter des sondes à volonté et permet de parcourir de grande distance jusqu’au Raspberry PI qui récupère les informations. Un schéma de câblage détaillé :

Le schéma de câblage détaillé

Voilà ce que ça donne, c’est plus de boulot, plus de soudure mais plus DIY, plus fun :-p

Installation

Il ne faut pas se mentir, ça demande de bonnes connaissances techniques en linux/réseau voir arduino/soudure (si vous choisissiez cette option).

J’ai fais un très long tuto d’installation dans le fichier INSTALL.md du dépôt git : https://framagit.org/kepon/PvMonit/blob/master/INSTALL.md

PvMonit – Monitoring de mon installation photovoltaïque autonome

Nouvel article avec nouvelle version de PvMonit ici même + gestion du surplus électrique

Cet article fait suite à la réalisation de mon installation électrique solaire autonome. Je suis très content de celle-ci, seulement j’ai un grand besoin de maîtrise, et ne pas savoir tout ce qui se passait dans ces petites boîtes bleues me taraudait… Il fallait que je monitor. Coup de chance, les appareils Victron que j’ai installés peuvent se connecter à un ordinateur avec les câbles VE Direct USB.

En bon libriste que je suis, j’ai vite découvert OpenEnergyMonitor project. J’ai failli craquer pour un emonPi – Solar PV mais ça ne correspondait pas complètement à mes contraintes. J’ai donc pris mes petits doigts et j’ai pondu PvMonit.

PvMonit C’est quoi ?

PvMonit c’est donc un petit logiciel de monitoring photovoltaïque pour matériel Victron compatible Ve.direct (USB), particulièrement adapté pour les installations autonomes. Il permet une vue « en direct » et un export de l’historique vers emoncms (une branche d’OpenEnergyMonitor project).

Exemple d’usage de PvMonit (le mien) : je dispose d’un RaspberryPi (mini ordinateur qui ne consomme que ~3W), mes appareils Victron (MPTT, BMV) sont connectés avec des câbles VE.Direct USB. PvMonit est installé sur ce RaspberryPi et me permet :

  • D’afficher les informations en temps réel sur une page web (local)
    • Une copie de cette page est faite toutes les heures (si la connexion internet est allumée) et est accessible ici : http://demo.zici.fr/PvMonit/
  • De collecter les données toutes les X minutes et les expédier vers emoncms quand internet est là (le wifi n’étant pas toujours allumé)

Des images :

Installation de PvMonit

Le matériel

Il vous faudra pour suivre ce tuto :

  • Un ordinateur faible consommation configuré sous Debian ou un dérivé type Ubuntu/Raspbian (j’ai fait un article sur l’installation de mon Raspberry PI) 68€ (d’occasion avec coque, ventilateur, carte SD)
  • Les câbles Ve.Direct USB connectés à vos appareils 30€ (x3 car 3 appareils à connecter)
  • En option :
    • Une sonde de température USB pour contrôler la température du local où vivent les batteries. J’utilise « thermomètre USB TEMPer » qui coûte entre 5 et 20€, (ils en parlent ici)
    • Une pince ampèremètre USB pour contrôler la consommation de l’habitat. J’utilise la Aviosys 8870 à 27€ quand même, mais il ne semble pas y avoir beaucoup de concurrence pour ce type de produit… (j’en parle ici)

Voici le schéma de mon installation avec le câblage pour PvMonit incorporé :

pvmonit-cablage

Et voilà dans la vraie vie :

Le logiciel : Installation de PvMonit

Requis

  • Linux (le tutoriel ci-dessous est prévu pour Debian/Rasbian/Ubuntu like)
  • PHP (5.6 minimum)
  • Lighttpd/Apache (ou autre serveur web)
  • Perl
  • Python

Installation

PvMonit dispose de deux fonctions dissociées et indépendantes que je vais distinguer :

  • Interface en temps réel
  • Export vers emoncms

Il y a bien sûr une base commune :

La base / le socle

Installation de PvMonit via le dépôt git et de ses dépendances :

aptitude install php-cli git python-serial sudo
cd /opt
git clone https://framagit.org/kepon/PvMonit.git
cp config-default.php config.php

Vous pouvez maintenant éditer le fichier config.php à votre guise !

Test du script vedirect.py : branchez un appareil Victron avec un Câble Ve.Direct USB et voici un exemple de ce que vous devriez obtenir (Ici un MPTT BlueSolare branché sur le ttyUS0)

$ /opt/PvMonit/bin/vedirect.py /dev/ttyUSB0
PID:0xA04A
FW:119
SER#:HQ********
V:25660
I:500
VPV:53270
PPV:14
CS:3
ERR:0
LOAD:ON
H19:3348
H20:1
H21:17
H22:33
H23:167
HSDS:52

Pour comprendre chaque valeur, téléchargez la documentation Victron VE Direct Protocol documentation : https://www.victronenergy.fr/support-and-downloads/whitepapers

Interface web en temps réel

Installation des dépendances :

aptitude install lighttpd php-cgi
lighttpd-enable-mod fastcgi
lighttpd-enable-mod fastcgi-php

Configuration du serveur http, avec le fichier /etc/lighttpd/lighttpd.conf :

server.document-root        = "/opt/PvMonit/www"
server.pid-file             = "/var/run/lighttpd.pid"
server.username             = "www-data"
server.groupname            = "www-data"
server.port                 = 80
index-file.names            = ( "index.html", "index.php")
url.access-deny             = ( "~", ".inc" )
include_shell "/usr/share/lighttpd/use-ipv6.pl " + server.port
include_shell "/usr/share/lighttpd/create-mime.assign.pl"
include_shell "/usr/share/lighttpd/include-conf-enabled.pl"

On applique la configuration :

service lighttpd restart

On ajoute ensuite la possibilité à l’utilisateur exécutant lighttpd de lancer les script avec sudo sans mot de passe :

Lancer la commande :

visudo

Ajouter la ligne suivante :

+ www-data ALL=(ALL) NOPASSWD: /usr/bin/perl /opt/PvMonit/bin/ampermetre.pl, /opt/temperv14/temperv14 -c, /usr/bin/python /opt/PvMonit/bin/vedirect.py /dev/tty*

C’est terminé, vous pouvez vous connecter sur votre IP local pour joindre votre serveur web :

Export vers emoncms

Connectez-vous à votre interface emoncms hébergée ou créez un compte sur emoncms.org et rendez-vous sur la page « Input api » https://emoncms.org/input/api :

emoncms_api

Récupérez la valeur « Accès en écriture » et ajoutez-la dans le fichier de configuration Pvmonit /opt/PvMonit/config.php :

- $EMONCMS_URL_INPUT_JSON_POST='https://emoncms.chezvous.org/input/post.json';
- $EMONCMS_API_KEY='XXXXXXXXXXXXXXXXXXXXXXXX';
+ $EMONCMS_URL_INPUT_JSON_POST='https://emoncms.org/input/post.json';
+ $EMONCMS_API_KEY='????VOTRE API KEY?????';

Création d’un utilisateur dédié avec pouvoir restreint

adduser --shell /bin/bash pvmonit

Installation des dépendances :

aptitude install lynx

On ajoute ensuite la possibilité à l’utilisateur exécutant l’export de lancer les scripts avec sudo sans mot de passe :

Lancer la commande :

visudo

Ajouter la ligne suivante :

+ pvmonit ALL=(ALL) NOPASSWD: /opt/temperv14/temperv14 -c, /usr/bin/perl /opt/PvMonit/bin/ampermetre.pl, /usr/bin/python /opt/PvMonit/bin/vedirect.py /dev/tty*

Test de collecte :

$ su - pvmonit -c /opt/PvMonit/getForEmoncms.php
2016-11-02T10:55:30+01:00 - C'est un MPTT, modèle "BlueSolar MPPT 100/30 rev2" du nom de MpttBleu
2016-11-02T10:55:30+01:00 - Les données sont formatées comme ceci : V:26180,I:800,VPV:56360,PPV:21,CS:3,ERR:0,H19:3352,H20:5,H21:51,H22:33,H23:167
2016-11-02T10:55:31+01:00 - C'est un MPTT, modèle "BlueSolar MPPT 100/30 rev2" du nom de MpttBlanc
2016-11-02T10:55:31+01:00 - Les données sont formatées comme ceci : V:26200,I:600,VPV:53630,PPV:18,CS:3,ERR:0,H19:1267,H20:4,H21:46,H22:17,H23:201
2016-11-02T10:55:31+01:00 - Après correction, la température est de 11.88°C
2016-11-02T10:55:31+01:00 - Tentative 1 de récupération de consommation
2016-11-02T10:55:32+01:00 - Trouvé à la tentative 1 : la La consommation trouvé est 00.1A
2016-11-02T10:55:32+01:00 - La consommation est de 00.1A soit 23W

Test d’envoi des données :

$ su - pvmonit -c /opt/PvMonit/sendToEmoncms.php
2016-11-02T10:56:44+01:00 - Données correctements envoyées : 1, données en erreurs : 0

Mettre les scripts en tâche planifiée

crontab -e -u pvmonit

Ajouter :

+# Script de récupération des données, toutes les 5 minutes
+/5 * * * * /usr/bin/php /opt/PvMonit/getForEmoncms.php >> /tmp/PvMonit.getForEmoncms.log
+# Script d'envoi des données, ici toutes les 1/2 heures
+3,33 * * * * /usr/bin/php /opt/PvMonit/sendToEmoncms.php >> /tmp/PvMonit.sendToEmoncms.log

Je n’explique pas ici comment configurer emoncms, les flux pour obtenir de beaux dashboard, je vous laisse lire la documentation

Voici, pour exemple, mon dashboard : http://emoncms.mercereau.info/dashboard/view?id=1

Sonde température (option)

J’utilise la sonde thermomètre USB TEMPer, cette sonde fonctionne avec le logiciel temperv14 qui est plutôt simple à installer

apt-get install libusb-dev libusb-1.0-0-dev unzip
cd /opt
wget http://dev-random.net/wp-content/uploads/2013/08/temperv14.zip
#ou un miroir
#wget http://www.generation-linux.fr/public/juin14/temperv14.zip
unzip temperv14.zip
cd temperv14/
make

Test de la sonde :

$ /opt/temperv14/temperv14 -c
18.50

Ajout de celle-ci dans le fichier /opt/PvMonit/config.php :

- $TEMPERV14_BIN='';
+ $TEMPERV14_BIN='/usr/bin/sudo /opt/temperv14/temperv14';

Autres documentations à propos de cette sonde :

Pince ampèremétrique (option)

J’utilise la pince ampèremétrique USB Aviosys 8870 pour mesurer ma consommation électrique.

Le petit script perl (/opt/PvMonit/bin/ampermetre.pl) est très simple pour lire la pince ampèremétrique, qui sera branchée en USB et apparaîtra dans votre système sur le port /dev/ttyACM0

Celui-ci dépend de la librairie serialport :

aptitde install libdevice-serialport-perl

Test : :

$ /opt/PvMonit/bin/ampermetre.pl
00.1A

Ajout de celle-ci dans le fichier /opt/PvMonit/config.php :

- $AMPEREMETRE_BIN = '';
+ $AMPEREMETRE_BIN = '/usr/bin/sudo /usr/bin/perl /opt/PvMonit/bin/ampermetre.pl';
Documentation

Voilà voilà, bon courage !

RaspberryPi & Raspbian en lecture seul (ReadOnly) pour préserver la carte SD

Le Raspberry Pi, est un mini ordinateur qui consomme très peu d’énergie. Il n’y a pas de disque dur mécanique, le système se trouve sur une carte SD.  L’avantage c’est que ça consomme moins d’énergie mais la carte SD à l’inconvénient de s’abîmer très rapidement quand il y a beaucoup de lecture/écriture (et sa durée de vie n’en ai que moindre). J’ai donc passé mon Raspberry Pi sous Raspbian (une Debian pré-packagé pour Raspberry) et mis en place un système en lecture seul. Il s’agit ici d’une installation type serveur sans interface graphique.

Installation de Raspbian (sans écran sur le Raspberry) avec connexion Wifi

Vue que je n’ai pas d’écran pour installer mon Raspberry, j’ai mis la carte SD dans mon ordinateur portable pour l’installation. Après le téléchargement de « Raspbien lite » sur le site officiel : http://www.raspbian.org. Il suffit d’utiliser la commande dd pour installer l’image :

david@portabuntu:~/Téléchargements$ unip raspbian_lite_latest.zip
david@portabuntu:~/Téléchargements$ sudo dd bs=4M if=2016-05-10-raspbian-jessie-lite.img of=/dev/sdc
330+1 enregistrements lus
330+1 enregistrements écrits
1386217472 octets (1,4 GB) copiés, 86,4596 s, 16,0 MB/s

Attention : remplacer /dev/sdc par le périphérique de votre carte SD ! (/dev/sdb, /dev/mmcblk0… un « sudo fdisk  -l » pourra vous en dire plus)

Éjecter la carte SD et remettez là, vous devriez avoir plusieurs partition sur la carte SD :

  • #1 : FAT32 (partition de boot)
  • #2 : ext3 (système)

Utilisation de gparted pour agrandir l’espace disque de la partition système :

Attention : cet article est vieux, préféré celui-ci pour la partie wifi : https://www.inpact-hardware.com/article/270/100830-comment-installer-simplement-raspberry-pi-sous-raspbian-avec-ssh-et-wi-fi-sans-ecran

On va maintenant préparer la connexion Wifi pour pouvoir l’attaquer en SSH :

sudo mkdir /mnt/sd-sys
sudo mount /dev/sdc2 /mnt/sd-sys # (la partition ext3)
sudo vi /mnt/sd-sys/etc/network/interfaces

L’édition de se fichier interface qui gère les cartes réseaux :

< iface wlan0 inet manual
< wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf
---
> auto wlan0
> iface wlan0 inet static
> address 192.168.1.2
> netmask 255.255.255.0
> gateway 192.168.1.1
> wpa-ssid "VOTRE SSID WIFI"
> wpa-psk "VOTRE CLEF WAP PSK"

On spécifie le serveur DNS en modifiant le fichier /mnt/sd-sys/etc/network/interfaces

< #name_servers=127.0.0.1
---
> name_servers=192.168.1.1

Bien sûr il faut mette des IP’s de votre réseau…

On éjecte la carte :

david@portabuntu:~$ sudo umount /dev/sdc2
david@portabuntu:~$ sudo eject /dev/sdc

On met la carte SD dans le Raspberry et on l’allume, on partiente que la connexion au Wifi soit faite et on test la connexion ssh :

david@portabuntu:~$ ssh pi@192.168.1.2
The authenticity of host '192.168.1.2 (192.168.1.2)' can't be established.
ECDSA key fingerprint is fe:ed:f6:fe:e5:ea:28:bb:ad:6d:0c:2e:8f:b1:2c:5b.
Are you sure you want to continue connecting (yes/no)? yes
Warning: Permanently added '192.168.1.2' (ECDSA) to the list of known hosts.
pi@192.168.1.2's password:

The programs included with the Debian GNU/Linux system are free software;
the exact distribution terms for each program are described in the
individual files in /usr/share/doc/*/copyright.

Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent
permitted by applicable law.
pi@raspberrypi:~ $

ça fonctionne !!!!

Passage du système en ReadOnly

Je me suis bien aidé des différents sites suivant :

Le reste des commandes va s’effectuer avec les droits root :

pi@raspberrypi:~ $ sudo -i
root@raspberrypi:~#

Il va falloir minimiser les programmes qui écrivent sur le FileSystème. On commence par désactiver la SWAP :

dphys-swapfile swapoff
dphys-swapfile uninstall
update-rc.d dphys-swapfile disable

Et on fait du ménage :

apt-get remove --purge logrotate dbus dphys-swapfile  fake-hwclock

Sauf si vous utilisez le DHCP, dans ce cas il faudra ajouter des choses pour que ça fonctionne en RO (« ln -s /tmp /var/lib/dhcp » par exemple…) sinon on supprime aussi le client DHCP :

aptitude purge isc-dhcp-client  dhcpcd5  isc-dhcp-common

On met l’horloge sur le bon fuseau horaire (Europe/Paris pour moi) :

rm /etc/localtime
ln -s /usr/share/zoneinfo/Europe/Paris /etc/localtime

On remplace le « log manager » rsyslogd par busybox one qui fonctionne en RAM et on en FS :

apt-get install busybox-syslogd; dpkg --purge rsyslog

Pour lire les logs il faut utiliser la commande logread (logread -f correspond à un tail -f sur le syslog)

Encore un peu de ménage au démarrage :

systemctl disable bootlogs
systemctl disable sudo # Si vous n'utilisez pas sudo
systemctl disable alsa-utils # Si vous n'utilisez pas le son
systemctl disable console-setup
systemctl disable fake-hwclock # Certainement déjà absent à ce stade

A ce stade je conseil d’installer les petits outils indispensables

On désactive le bash_history soit en supprimant complètement le fichier

history -c
rm ~/.bash_history -rf
export HISTFILESIZE=0
unset HISTFILE
echo "HISTFILESIZE=0" >> ~/.bashrc

Soit en le déplaçant dans /tmp. Il sera remis à 0 à chaque reboot mais fonctionnera en read only.

+ HISTFILE="/tmp/${USER}_bash_history"

Avant de mettre le système en read only on va faire deux alias pour switcher du mode read-only on mode read-write facilement. Ajouter dans bashrc commun : /etc/bash.bashrc :

# Fonction pour connaître le mode en cours
fs_mode=$(mount | sed -n -e "s/^.* on \/ .*(\(r[w|o]\).*/\1/p")
# alias ro/rw pour passer de l'un à l'autre
alias ro='mount -o remount,ro / ; fs_mode=$(mount | sed -n -e "s/^.* on \/ .*(\(r[w|o]\).*/\1/p")'
alias rw='mount -o remount,rw / ; fs_mode=$(mount | sed -n -e "s/^.* on \/ .*(\(r[w|o]\).*/\1/p")'
# Modification du prompt pour afficher le mode en cours
export PS1='\[\033[01;32m\]\u@\h${fs_mode:+($fs_mode)}\[\033[00m\]:\[\033[01;34m\]\w\[\033[00m\]\$ '

Aller hop, on passe au chose sérieuse, on modifie le /etc/fstab :

< /dev/mmcblk0p1  /boot           vfat    defaults          0       2
< /dev/mmcblk0p2  /               ext4    defaults,noatime  0       1
---
> /dev/mmcblk0p1  /boot           vfat    defaults,ro          0       2
> /dev/mmcblk0p2  /               ext4    defaults,noatime,ro  0       1
> tmpfs	/var/log	tmpfs	nodev,nosuid	0	0
> tmpfs	/var/tmp	tmpfs	nodev,nosuid	0	0
> tmpfs	/tmp	tmpfs	nodev,nosuid	0	0

Puis le fichier /boot/cmdline.txt :

< dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait
---
> dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait noswap ro

Après un reboot on peut tester :

root@raspberrypi(ro):~# touch /root/testEcriture
touch: cannot touch ‘/root/testEcriture’: Read-only file system
root@raspberrypi(ro):~# rw
root@raspberrypi(rw):~# touch /root/testEcriture
root@raspberrypi(rw):~# rm /root/testEcriture
root@raspberrypi(rw):~# ro
root@raspberrypi(ro):~#

ça fonctionne !

Le petit plus du chef, un petit script ~/.bash_logout pour ne pas oublier de remettre le FS en read only après avoir travaillé dessus…

#!/bin/bash
if [ "$fs_mode" != "ro" ]; then
	read -p "Le FS est en lecture/écriture, ne voudriez vous pas le basculer en lecture seul ? [O/n] "
	if [[ ! $REPLY =~ ^[Nn]$ ]]
	then
		echo "Bascule en Read/Only"
		ro
	else
		echo "Ok on fait rien tant pi... Mais n'oublie pas que ça use la carte SD :-/"
	fi
fi

En continuant à utiliser le site, vous acceptez l’utilisation des cookies (au chocolat) Plus d’informations

Les cookies sont utilisés à des fin de statistique de visite du blog sur une plateforme indépendante que j'héberge moi même. Les statistiques sot faites avec un logiciel libre. Aucune information n'est redistribué à google ou autre. Je suis seul autorisé à lire ces informations

Fermer
