Chauffe-eau, phase 2 – échangeur avec poêle de masse

Second hiver avec le poêle de masse d’Agir LowTech dans la paillourte. Cet hiver a été placé sous le signe de la production d’eau chaude.

Page d’appel aux dons du projet pour que ce poêle de masse pour petit habitat open source puisse voir le jour : https://agir.lowtech.fr/t/pdm/projets/tiny/fiche-de-presentation/

Cet article fait suite à l’article « Chauffe-eau, phase 1 – surplus d’énergie solaire »

Préambule

La production d’eau chaude sanitaire (ECS), c’est quelque chose de plutôt énergivore : elle représente à elle seule en moyenne ~15% de la facture d’électricité d’un français moyen. Et si vous ne chauffez pas à l’électricité, il y a de grande chance pour que ce soit le premier poste de dépense…

Je considère que la solution la plus optimum / lowtech, c’est le chauffe-eau solaire thermique (non photovoltaïque), couplé avec un poêle bouilleur. De cette façon, on couvre tous les besoins en eau chaude de l’année. Bien sûr, dans un monde soutenable, il est primordial de réviser ses besoins, c’est pour quoi j’ai opté pour un chauffe eau de 20L (une installation standard dans un foyer moyen, c’est plutôt un ballon de 200L).

De mon côté, je dispose déjà d’une installation solaire photovoltaïque autonome ; j’ai donc du surplus d’énergie ~9 mois dans l’année. Depuis quelque temps, je redirige ce surplus dans mon ballon d’eau chaude de 20L. Mais l’hiver : pas de surplus = pas d’eau chaude. C’est pas dramatique en soit, quand on allume le poêle on met une gamelle pleine d’eau dessus et on peut faire notre douche avec ça… Mais tant qu’à avoir un poêle pas loin du ballon, autant les marier. D’autant que mon ballon (un Nautic-Therm Stehend ME 230V 330W 20L de la marque Elgena) est équipé d’un échangeur de chaleur initialement conçu pour récupérer les calories du moteur (le liquide de refroidissement circule et la chaleur du moteur qui roule réchauffe l’eau) : je vais donc utiliser cet échangeur pour le “connecter” au poêle.

Toute l’expérience qui va suivre a été réalisée sur le prototype v20.10

L’expérience

Pour produire de l’eau chaude avec un poêle de masse, il y a 2 écoles :

  1. Faire circuler un échangeur Inox dans le passage des fumés ;
  2. Apposer un échangeur en surface du poêle, noyé dans l’enduit.

Nous allons tâcher d’explorer ces deux solutions dans le cadre d’une utilisation sur le poêle de masse d’Agir LowTech.

À noter qu’ici, je cherche à produire de l’eau chaude sanitaire (stockée dans un ballon) mais d’autres utilisations sont possibles :

  • Radiateur déporté (pièce éloignée du poêle)
  • Mur/sol chauffant

On parlera ici d’échangeur “en circuit fermé”, dans le sens ou ce n’est pas l’eau du ballon d’eau chaude sanitaire qui se promène dans l’échangeur. Un fluide (ici de l’eau) est réchauffé dans l’échangeur du poêle, circule jusqu’au chauffe-eau et transmet ses calories via un échangeur à l’eau contenue dans le ballon.

Circulation de l’eau

Pour la circulation de l’eau il y a 2 écoles / 2 techniques :

  • Le circulateur : Une petite pompe électrique qui pousse l’eau dans le circuit ;
  • Le thermosiphon : L’eau chaude prenant plus de place que l’eau froide, quand l’eau se réchauffe elle “pousse” l’eau à monter.

Je vais tâcher d’explorer les 2 options pour savoir si les 2 fonctionnent aussi bien dans mon cas.

En thermosiphon, pour que ça puisse fonctionner, il faut que nos tuyaux soient plutôt de gros diamètre (limiter les frottements) et surtout que la source de chaleur soit plus basse que le ballon. Dans ma configuration, c’était anticipé. Mon ballon se trouve à ~2m10 du sol pour son point le plus bas et le poêle fait ~90cm de hauteur. À noter que la longueur ne peut pas non plus être infinie en solaire thermique : 5 à 6m de tuyau, ça fonctionne parfaitement ; au-delà, c’est moins sûr (la hauteur est aussi à considérer). Bref, le thermosiphon c’est “beau” parce que ça ne nécessite pas d’électricité, de pompe… mais ça ne fonctionne pas dans toutes les configurations.

Le circulateur que j’ai testé est un « ENERJFluid 9180 ES2 20-60/180 ». Il consomme 3W au plus bas pour 0,5L/min et 37W pour 0,20 L/min). La consommation électrique de 3W, c’est peu, surtout qu’il n’est pas nécessaire de l’avoir allumé perpétuellement. Mais 2 choses :

  • Même si le circulateur consomme peu, il consomme.. (tout dépend du contexte énergétique dans lequel nous nous trouvons… “peu” c’est déjà plus que “pas”)
  • Si circulateur il y a, il faut le contrôler (manuellement au automatiquement) en fonction de la température du fluide transporté par rapport à la température du ballon par exemple, pour que le circulateur stoppe la circulation quand la température du ballon est supérieure ou égale à la température de l’eau dans le circulateur.

Circuit ouvert ou fermé ?

Schéma fonctionnement d’un vase ouvert

Les tuyaux entre l’échangeur du poêle et l’échangeur dans le ballon peuvent être :

  • En circuit fermé, sous pression (classique en plomberie)
  • En circuit ouvert, hors pression (pression atmosphérique)

Le circuit ouvert est simple d’installation, et fonctionne aussi bien que le circuit fermé. Il faut simplement laisser un récipient “ouvert” à l’air sur le point le plus haut. Il remplace ainsi les éléments de plomberie suivants :

  • Groupe de sécurité : il ne peut y avoir de surpression dans un circuit ouvert ;
  • Vase d’expansion : l’eau chaude prenant plus de place que l’eau froide le niveau ce celle-ci varie dans le récipient (le dimensionnement du récipient est à calculer fonction de la quantité d’eau dans le circuit) ;
  • Purgeur automatique : sa position en “point le plus haut” permet aux bulles d’air de remonter à ce point et de s’échapper à l’air.

Les inconvénients du circuit ouvert :

  • Tous les environnements de plomberie ne permettent pas d’avoir de vase ouvert en point haut ;
  • Il introduit dans le circuit de l’oxygène pouvant provoquer une corrosion prématurée des conduits. Un peu d’huile en surface pallie à ce problème.

Pour allez plus loin (p57).

Vase ouvert gobelet

Au départ, j’étais parti pour acheter un vase ouvert, mais pour une si petite installation, je ne trouvais pas vraiment chaussure à mon pied. J’ai fini par percer un verre en plastique et à bricoler un passe paroi de plomberie, ça fait le job… En effet on considère 2-3% d’expansion de l’eau de 0 à 80°C. De mon côté, toute ma tuyauterie abrite ~2L d’eau ; il fallait donc que mon vase ouvert soit capable d’encaisser un différentiel de 2L*3%=0.06L soit 6cl. Même pas besoin d’une pinte !

Installation

Voici donc l’installation / le schéma de plomberie qui permet de tester / comparer :

  • Le circuit ouvert/fermé (sous pression) grâce à une vanne 3 voies en partie haute pour passer du vase ouvert au purgeur d’air ;
  • Le thermosiphon ou le circulateur électrique par un “by pass” en partie basse

Mesures

Pour caractériser les échanges thermiques, j’ai repris le travail que j’avais produit pour le banc de test, en y ajoutant des capteurs de débit YFS201. Ceux-ci sont hors du circuit en thermosiphon, car j’avais peur qu’ils gênent le fonctionnement de celui-ci, et je n’étais pas sûr qu’ils soient suffisamment sensibles pour enregistrer le doux mouvement du thermosiphon.

Pour les capteurs de température, j’ai utilisé des DS18B20 en doigts de gant sur des tés en laiton.

Sur le test avec l’échangeur inox dans les fumées, j’ai eu peur de dépasser la température max des DS18B20. J’ai donc mis des thermocouples, mais ça s’est avéré inutile : la température max des DS18B20 n’a pas été dépassée, même dans ce cas.

L’instrumentation n’est pas d’une précision folle, les conditions sont des conditions en situation (et non en laboratoire). Les sondes de températures sont plutôt précises ; le débitmètre, lui, un peu moins :

Fréquence de 1sRésultat au débitmètreRésultat au verre doseur
Robinet en continu 1 (en L)0.971.15
Robinet en continu 2 (en L)1.21.5
Robinet ouvert à petit débit0.570.82
Ouvert aléatoirement1.040.75

Sonde ECS : la sonde de température ECS n’est pas très juste. En effet, elle est en sortie de ballon. Je pensais que c’était plutôt stable à cet endroit mais après sur-isolation, ça ne s’avère pas très vrai… C’est pour ça que je “tire” un peu d’eau de temps en temps dans les résultats (~1 fois par heure), pour avoir un “vrai relevé” de la température dans le ballon… La vérité doit même se trouver 2-3°C au dessus (à cause de l’inertie des raccords laitons). Je n’avais pas envie de percer mon ballon pour l’expérience. J’ai tenté de “rallonger le doigt de gant” en soudant une tige filetée au bout, mais ça n’a pas tenu.

Une solution non explorée aurait été un passe paroi avec un thermocouple : le thermocouple aurait pu “se glisser” jusqu’à l’intérieur du ballon par l’évacuation.

Échangeur de surface

Apposer un échangeur de chaleur (tuyau en contact avec la paroi extérieure du poêle) noyé dans de l’enduit.

Cette solution d’échangeur en surface du poêle semble plus intéressante pour plusieurs raisons :

  • Plus pérenne : pas d’usure des matériaux car, même en Inox réfractaire, le contact avec les gaz de combustion (acides) entraîne une corrosion et la suie/goudron se dépose sur des tubes froids ;
  • Pas de risque de dégrader la combustion ;
  • Moins dangereux : peu/pas de chance de faire monter l’eau à 100°C (et donc changement d’état) sur cette zone exposée à l’air donc simplification du montage (moins d’organe de sécurité nécessaire).

Aux rencontres de l’AFPMA, André De Bouter nous à parlé de ce système de récupération de chaleur en surface du poêle, notamment développé par Tigchelaar. Il préconise d’utiliser un tube cuivre recuit 5mm intérieur « plié » à l’horizontal (comme derrière un réfrigérateur) environ tous les 10cm, noyé dans l’enduit sur l’extérieur du poêle de masse ; et un circulateur pour gérer la circulation.

Nous allons partir sur cette base, mais ayant la volonté d’expérimenter le thermosiphon, il va falloir augmenter le diamètre du tube en le passant à 16-18mm.

Mise en œuvre

J’ai emprunté une cintreuse à un copain plombier (le 16-18 ça ce tort pas comme ça) et après avoir déroulé mon tuyau de recuit, j’ai fait mes “S”. Une fois mon échangeur en forme, j’ai appliqué une barbotine de terre en accroche sur les briques du poêle. Par précaution, j’ai aussi mis 3 vis à béton pour “porter” l’échangeur (serré avec du fils de fer). J’ai ensuite appliqué une première couche d’enduit terre-sable et, sans attendre que celle-ci soit sèche, j’ai noyé l’échangeur dedans (histoire de maximiser le contact entre le poêle et l’échangeur). J’ai ensuite sanglé des bastaings autour du poêle le temps du séchage. Quand celui-ci a été sec, j’ai appliqué une autre couche d’enduit terre. Bien sûr, cet enduit est tramé pour tolérer la dilatation du cuivre / des briques avec les différences de températures.

Relevés

Pour tous ces relevés, la charge de bois est à 3kg avec un poêle tiède (allumé la veille) ; la flambée dure environ une heure.

Mode thermosiphon, circuit ouvert (hors pression)

Graphique ECS surface Mode thermosiphon, circuit ouvert (hors pression)

Mode circulateur ~2l/m, circuit ouvert (hors pression)

Graphique ECS surface Mode circulateur ~2l/m, circuit ouvert (hors pression)

Mode circulateur, circuit fermé (sous pression à 2 bars)

Graphique ECS surface Mode circulateur, circuit fermé (sous pression à 2 bars)

Constats

Ce qu’on peut dire, c’est que plus la température de départ du ballon est froide, plus celle-ci à tendance à monter.

  • Départ à 29.7°C pour le relevé 2021-11-26_09-00 = +7°C
  • Départ à 28°C pour le relevé 2021-11-24_08-36 = +6.4°C
  • Départ à 26°C pour le relevé 2021-11-25_09-31 = +11°C

Il ne semble pas y avoir de différence profonde entre le mode circulateur ou thermosiphon ainsi que le mode circuit ouvert ou fermé.

Évaluation

Avec les mesures du banc de l’hiver 2021 nous connaissons la restitution de chaleur de la paroi sur laquelle l’échangeur a été installé : CR:InSitu2Hiver2021

Arthur nous a fait un beau tableau : Calcul_puissance_échangeur_de_surface.ods ‎

Il en ressort que l’ensemble de l’installation (échangeur en surface du poêle + tuyauterie + échangeur dans le ballon) nous amène à un rendement de 13%.

La forme de l’échangeur

En escalier

Échangeur en escalier

La forme de l’échangeur joue un rôle. En discutant avec un plombier, il en ressort qu’une forme “en escalier” (comme les anciens radiateurs en fonte) peut être pertinente pour maximiser l’efficacité du thermosiphon mais aussi, sur une même surface, avoir plus de longueur de tuyau.

Mais la fabrication d’un tel échangeur s’avère très complexe. Je suis plutôt novice en brasure, et je n’ai pas réussi à mener le projet au bout sans qu’il y ait de fuite. La difficulté ici, c’est la concentration des soudures qui fait que si on en chauffe une, les autres autours bougent…

En bobine

Échangeur de surface – Extrait livre poêle de masse accumulation chez Terre Vivante

Une autre voie qui n’a pas été expérimentée, c’est la voie “en bobine”. Attention tout de même : les bulles d’air pourrait être d’autant plus nombreuses.

Échangeur dans les fumées

Avertissement

Le fabricant de poêle de masse néerlandais Tigchelaar avait arrêté l’installation de leurs échangeurs (dans les fumées) car souder des pièces d’inox réfractaire, c’est pas simple et le coût de fabrication est élevé…

Dans le livre « poêle à accumulation » des éditions Terre Vivante il est dit :

Si l’échangeur est placé dans le flux des fumées, le système doit toujours être muni d’une régulation que l’on appelle « sécurité antiretour froid » afin d’éviter que l’eau qui entre dans l’échangeur ait une température inférieure à 50°C. Une eau froide (à température du réseau) pourrait provoquer une condensation acide et ronger l’échangeur même inoxydable. Si l’eau entrant dans l’échangeur est trop froide, une vanne à trois voies permet de la mélanger avec celle qui en sort et qui est déjà chauffée. Il est éventuellement possible de remplacer ce système coûteux par un mitigeur.

Avec un circulateur, il est nécessaire de faire une “boucle” pour ne jamais injecter de l’eau trop froide dans l’échangeur (qui se trouve dans le passage des fumées chaudes) afin de limiter l’effet de corrosion.

Dans le support Oxalis, il est dit :

La circulation est déclenchée par une régulation électronique ou un interrupteur thermostatique entre 70 et 80° pour limiter le risque de condensation autour de l’échangeur. La sonde est fixée à la sortie de l’échangeur par un collier métallique.

La sonde en sortie est là pour couper le circulateur si jamais l’eau devient moins chaude dans le circulateur que dans le ballon, ceci pour éviter de refroidir le ballon bien sûr.

Oxalis semble considérer l’échangeur Inox dans les fumées comme un consommable à changer de temps en temps… Le risque est modéré dans le cas d’un auto-constructeur qui a conscience de cette contrainte, d’autant que dans le cas d’un circuit fermé, le plus gros drame serait d’avoir ~2L d’eau dans le poêle. Ce risque est par contre peut être trop important sur un poêle installé par un professionnel.

Mise en œuvre

L’échangeur est un tuyau 2m (dont 1,8m dans le poêle) d’inox annelé diamètre nominal de 32mm.

Il a été passé sur une des 2 redescentes latérales dans la double peau, par “simplicité”. En effet, je n’avais pas l’énergie pour démonter la 2ème peau de mon poêle en plein hiver.

  • L’entrée était en partie arrière, j’ai percé au perforateur un trou de la taille du tuyau (jointé à la laine céramique) ;
  • La sortie était en partie haute sur le côté, j’ai pu démonter la brique pour l’entailler à la meuleuse.

Relevés

Pour tous ces relevés, la charge de bois est à 3kg avec un poêle tiède (allumé la veille), la flambée dure environ une heure.

3kg de bois, thermosiphon, mode circuit ouvert

3kg de bois, thermosiphon, mode circuit ouvert

4kg de bois, thermosiphon, mode circuit ouvert

4kg de bois, thermosiphon, mode circuit ouvert

3kg de bois, Thermosiphon, mode fermé 1.8b

3kg de bois, Thermosiphon, mode fermé

3kg de bois, avec circulateur, mode circuit ouvert

  • Les données : 2022-01-13_18-06.ods
  • Nuance : La flambée a été peu puissante au ressenti, doute sur la quantité de bois
  • Gain de température dans le chauffe eau : +10.5
3kg de bois, avec circulateur, mode circuit ouvert

3kg de bois, avec circulateur, mode circuit fermé à 1.6bar

  • Les données : 2022-01-12_17-55.ods
  • Nuances :
    • Réglage du circulateur dans les premières minutes…
    • Légère fuite sur les thermocouples
  • Gain de température dans le chauffe eau : +14.9
3kg de bois, avec circulateur, mode circuit fermé

Constats

Le gain de température dans le chauffe eau est globalement plus important de quelques degrés (0 à 7°C) qu’avec l’échangeur de surface.

L’expérience à 4kg de bois montre une très nette augmentation du gain dans le chauffe-eau (quasi le double qu’avec 3kg de bois).

Mais…

Cheminé qui fume gris = mauvaise combustion…

Mais voilà, j’ai vite arrêté. Parce qu’autant avec ce poêle, les voisins ne savent pas quand je chauffe car il n’y a que rarement de la fumée qui sort du conduit (si c’est le cas, c’est souvent une erreur humaine…), ce qui est un bon signe de bonne combustion. Autant quand j’avais l’inox plein d’eau froide dans les fumées, j’avais un panache de fumées en continu durant la combustion.

Ce n’est pas un signe de bonne combustion : le poêle était difficilement utilisable, le tirage était dégradé. La température ne montait certainement pas suffisamment haut, ce qui dégradait la combustion = générait de la pollution.

Une piste pour expliquer ça : peut-être un échangeur trop gros/long par rapport à la puissance du poêle (on lui en demande peut-être beaucoup).

Pour apporter une précision : quand l’inox était vide (sans eau), je n’avais aucune fumée, le poêle se comportait « normalement ». Ce qui me semble démontrer que l’échangeur ne gênait pas la circulation des fumées (ce qui aurait pu être le cas).

Vital Bles nous dit qu’il est bon de prévoir un starter efficace dans le cas d’un échangeur dans les fumées, il nous dit aussi que “l’influence néfaste sur le tirage (surtout sur son instauration rapide au démarrage) est d’autant plus importante qu’on s’approche de la fin du circuit. C’est moins problématique lorsqu’on met l’échangeur en sortie de foyer, au plus chaud des fumées. Et le risque de condensation due au passage d’eau froide au contact des fumées est d’autant plus réduit.”

André DE BOUTER nous a fait remarquer que le circulateur était peut-être trop proche de la combustion, un test à l’arrière du poêle, dans la remontée de fumées serait une bonne chose.

De mon côté, je lis entre les lignes que c’est loin d’être simple l’histoire de l’échangeur dans les fumées.

Des pistes pour aller plus loin

Quelques pistes là-dessus pour les prochains tests :

  • Utiliser un échangeur de diamètre plus petit
  • Diminuer la longueur de l’échangeur
  • Le faire circuler dans la partie arrière du poêle
  • Avec un meilleur « by pass »/clapet…

Juste l’échangeur

Etant donné que nous avions la puissance émise par la paroi sur laquelle est installé l’échangeur, j’aurais aimé caractériser le rendement de l’échangeur “seul” (énergie transmise dans l’eau). Les camarades ingénieurs d’Agir LowTech avait besoin, pour ce calcul, que l’eau entre dans le capteur à une température stable/froide.

Je suis donc parti avec une poubelle d’eau de 80L, non isolée :

Mais ça n’a pas suffi, la poubelle est quand même montée en température, ce qui fait que les données n’étaient pas exploitables pour déterminer le rendement du capteur.

Je mets les données quand même, pour les curieux :

  • Test de l’échangeur de surface (circulateur, circuit ouvert:, 3kg de bois dans le poêle)
  • Test de l’échangeur inox dans les fumées (circulateur, circuit ouvert:, 3kg de bois dans le poêle) :

Une piste pour réussir cette expérience serait de faire la même chose avec la poubelle d’eau à l’extérieur de la maison + un temps bien froid. Voire même d’avoir 50m de tuyau d’arrosage entre l’échangeur et la poubelle d’eau aiderait grandement (mais là, bonjour les bulles d’air possiblement).

Difficultés

Des bulles

Remplissage solaire thermique

J’ai eu de la peine à faire circuler l’eau dans le circuit au départ, que ce soit avec circulateur, en thermosiphon, circuit ouvert ou circuit fermé en pression… ça ne fonctionnait pas. C’était des bulles… et ça empêchait la circulation de l’eau (même avec le circulateur).

Avec le mode “sous pression” (vase, purge air…), j’ai réussi à virer les bulles principalement au remplissage avec la pression du réseau + la pompe qui tournait à fond. La pompe poussait tout ça comme il faut. Quand je suis repassé sur le mode “circuit ouvert” le circulateur fonctionnait aussi dans ce mode… ouf…

Un contributeur (François) m’a expliqué comment il remplissait les circuits. Il utilise un remplisseur 3 vannes en photo ci-après. Il faut remplir d’un côté en laissant l’autre ouvert et fermer la vanne du milieu, ça pousse l’air vers la sortie. Dès que l’eau sort, c’est bon, il faut fermer les 2 vannes et rouvrir la vanne du milieu.

Légionellose

Il s’agit plus une peur qu’une difficulté : la bactérie du chauffe-eau…

Leur croissance est effective entre 20 et 50°C. Au-delà de 50°C, leur croissance est limitée, elles ne prolifèrent pas et elles sont détruites au-delà de 60° (source).

Raté, entre 30 et 40°C c’est pile-poil la température qu’on retrouve dans le ballon. Le risque a quand même été qualifié de faible pour plusieurs raisons :

  • Quand l’appoint électrique avec le surplus d’énergie photovoltaïque se déclenche, l’eau monte à 70°C, il n’y a que ~3 mois dans l’année ou la température ne monte pas au dessus de 60°C ;
  • Le ballon faisant 20L, l’eau est très souvent renouvelée ;

L’installation “in situ”

Même si le gain est faible, j’ai quand même finalisé l’installation avec l’échangeur de surface / thermosiphon / circuit ouvert. D’une part, parce que j’avais tout le matériel et d’autre part parce que, même si ça n’élève la température que de 10°C par flambée,, c’est toujours ça de pris, toujours ça qui n’est pas nécessaire de chauffer par une autre source d’énergie. Dans mon cas, ça nous fait de l’eau tiède alors que sinon nous n’avons que de l’eau froide l’hiver (il y a rarement du surplus d’énergie photovoltaïque en hiver et, s’il y a du surplus, c’est peu). Et s’il y a ne serait-ce qu’un peu de surplus photovoltaïque, l’eau sera déjà préchauffée…

Schéma Installation ECS en surface chez David Mercereau

En l’état (thermosiphon + circuit ouvert) l’installation est très “lowtech”, ne risque pas de tomber en panne, et ne consomme pas d’énergie ; donc même si je suis un peu déçu, car c’est peu de gain, je suis content de l’avoir fait, c’est toujours ça. Ceci étant, je ne sais pas si je l’aurais fait si j’avais eu l’information du “si peu de gain”.

Conclusion

Aucune conclusion. Cette expérience mérite d’être approfondie, croisée, recoupée, contredite.. mais pour le moment, la solution de l’inox dans les fumées semble être compromise pour cette version du poêle.

Chauffe-eau, phase 1 – surplus d’énergie solaire

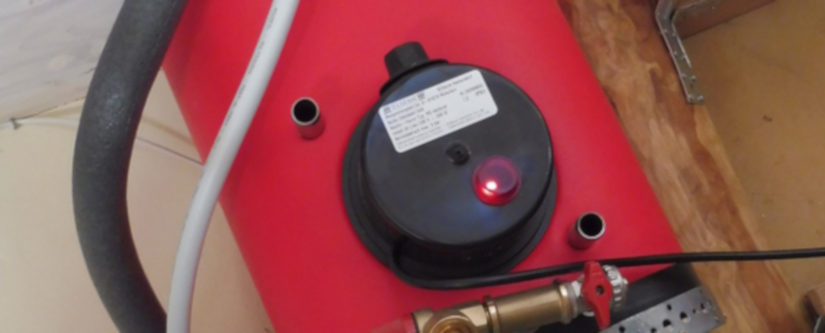

J’ai acheté récemment un chauffe-eau Nautic-Therm Stehend ME 230V 330W 20L de la marque Elgena. C’est un chauffe-eau électrique (petit volume, petite résistance) qui peut fonctionner avec le surplus d’énergie solaire l’été, ou avec les calories du poêle l’hiver :

  • Volume 20L : On consomme 15 à 20L d’eau/j/p donc 20L d’eau chaude c’est largement trop pour nous. Mais ça a un peu d’inertie alors on peut avoir 2 jours d’eau chaude en cas de mauvais temps…
  • Résistance électrique 330W : le convertisseur de mon installation solaire permet 700W, comme ça j’ai un peu de marge pour le reste…
  • Échangeur de chaleur : pour plus tard brancher le poêle dessus…

La phase 2 est faite, c’est maintenant connecté au poêle : Chauffe-eau, phase 2 – échangeur avec poêle de masse

A la base c’est un chauffe-eau de camion : l’échangeur est initialement conçu pour récupérer les calories du moteur (le liquide de refroidissement circule et la chaleur du moteur qui roule réchauffe l’eau). De mon côté, cet échangeur servira à chauffer l’eau l’hiver avec une circulation autour du poêle… mais ça sera plus tard… bien plus tard… phase 2…

La limite de l’utilisation d’un chauffe-eau de camion, c’est qu’il va falloir restreindre la pression à 2,5bar MAX (indiqué dans la notice) car ils ne sont pas faits pour être connectés au réseau (au moins 3 – 4 bar), mais pour fonctionner avec des petites pompes dans les camions… Il suffit pour cela d’ajouter un limitateur de pression avec manomètre pour s’assurer d’être dans les clous.

Installation

L’installation du chauffe-eau est faite « le plus haut possible » (au plus proche du plafond), non loin du poêle (à ~2m50) dans la prévision de son raccordement sur celui-ci l’hiver (par thermosiphon, d’où la hauteur…)

Bon c’est facilement résumé en 5 photos mais y’a eu : test de mise en eau (ha mince ça fuit), réparation, test de mise en eau, (ha mince ça fuit…) … … Bref, je suis nul en plomberie.

Test température des parois

Après allumage durant 2h voilà les températures extérieures constatées.

Tout ça me fait dire qu’il n’est pas si mal isolé, mais qu’une petite couche en plus ne serait pas de trop (dans le futur), et qu’en cas de canicule, il faudra que le chauffe-eau reste éteint pour ne pas ajouter des °C inutilement dans la maison (on a d’autres moyen de faire chauffer de l’eau en cas de canicule, un bidon en plein soleil ça monte vite en température, encore plus avec une marmite dans le four solaire…)

Combien de temps pour chauffer l’eau ?

Combien de temps ce ballon va-t-il mettre à chauffer toute son eau en admettant qu’on parte d’une eau complètement froide (ce qui est rarement le cas, l’eau est souvent encore chaude de la veille). Les données dans le détails :

  • 80°C c’est la température max du chauffe-eau
  • 15°C c’est la température estimée de l’eau dans le réseau d’eau (même si c’est variable)
  • 330W la résistance électrique de mon chauffe-eau
  • 20L c’est la capacité du chauffe-eau
  • 1,5106Wh c’est la puissance nécessaire pour monter 1L d’eau de 1°C (en théorie c’est plutôt 1,162Wh pour monter 1L d’eau d’1°C, mais en admettant une efficacité énergétique de 70% pour un chauffe-eau électrique ça monte à 1,5106Wh pour monter 1L d’eau à 1°C.)

( (80°C-15°C) x (1,5106Wh x 1000) x 20L ) / (330Wh / 1000) = 5,9h

Ce ballon de 20L avec sa résistance de 330W met donc 5h54 à chauffer une eau froide à 80°C.

C’est à pas grand chose près ce que j’ai constaté en pratique. Et encore une fois, normalement on ne part jamais d’une eau froide, l’eau est encore un peu chaude de la veille…

Allumage automatique avec le surplus d’énergie solaire

Avec mon installation solaire électrique autonome j’ai développé PvMonit qui me permet de monitorer mon installation et de gérer le surplus d’énergie (router l’énergie) quand il y en a…

Voilà les scripts qui allument le chauffe-eau quand :

  • Le régulateur est en mode « float » (fin de charge)
  • La puissance mesurée sur la batterie est supérieure à 0 (sinon ça veut dire que la batterie est en décharge)

En Blockly :

En PHP :

// Retour par défaut
// 1 relai éteint
// 2 relai allumé
$retour_mod = 1;
// Pour l'affichage dans le log
$retour_log = null;
if (MpptFlo($data['CS'], 60)) {
  // Si le relai 1 c'est allumé puis éteint, c'est à nous...
  if (($data['P']) > 0) {
    $retour_log = 'Le régulateur est à Float et on ne tire pas sur les batteries, il y a donc de l\'énergie potentielle inutilisé, on allume !';
    $retour_mod = 2;
  }
}
print('Le MOD est décidé à : ' . $retour_mod);
print('Retour de log : ' . $retour_log);

Bien entendu il est aussi possible d’ajouter d’autres paramètres conditions comme « la température de la pièce » et si celle-ci passe au dessus de 25°C, laisse le chauffe-eau à l’arrêt pour éviter la surchauffe de la maison…

Les effets sur la consommation journalière

Mon installation solaire autonome est dimensionnée pour 1kWh/j et avec la gestion du surplus d’énergie et l’arrivé du chauffe-eau, au mois de septembre j’arrive à exploiter jusqu’à 4kWh/j d’énergie solaire (sans plus de matériel, sans plus d’investissement…). Bien sûr ce ne sera pas possible toute l’année (particulièrement décembre, janvier, février par chez moi).

L’amortissement de mon installation solaire est d’autant plus conséquent…

La suite

C’est par ici : Chauffe-eau, phase 2 – échangeur avec poêle de masse

En continuant à utiliser le site, vous acceptez l’utilisation des cookies (au chocolat) Plus d’informations

Les cookies sont utilisés à des fin de statistique de visite du blog sur une plateforme indépendante que j'héberge moi même. Les statistiques sot faites avec un logiciel libre. Aucune information n'est redistribué à google ou autre. Je suis seul autorisé à lire ces informations

Fermer
