Cuiseur concentrateur solaire – Fabrication

Attention, des cas d’implosions du tubes sont remontés, bien lire l’avertissement sur l’utilisation et nous faire remonter les cas d’implosion des tubes (contexte, usage, modèle…)

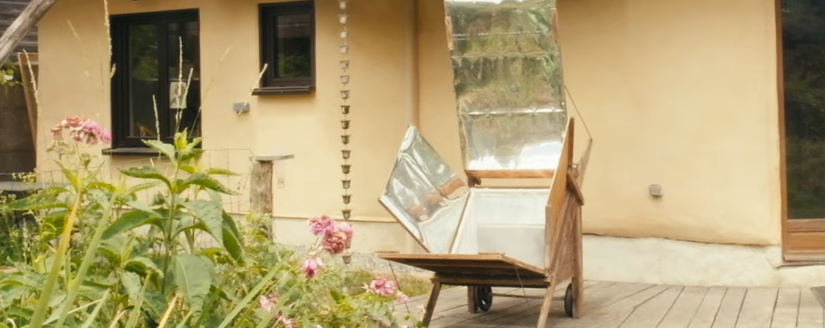

J’ai déjà un super four solaire Atominique, dans lequel nous cuisinons très fréquemment. Ce four nous permet de stériliser des bocaux, de faire des tartes, gâteaux, plats mijotés… C’est top. Il monte facilement entre 150 et 180°C. Mais voilà, pour du pain, c’est un peu juste. Donc je me suis fait un four à pain en terre. C’est très convivial, surtout quand on fait des pizzas pendant la phase de chauffe, mais j’ai pas trouvé la combustion très « propre » (ça pollue…), donc je me suis mis en tête d’essayer de faire mon pain au soleil.

Si vous vous intéressez au sujet, vous êtes certainement déjà tombé sur le boulanger solaire, qui a un (très) gros concentrateur. De mon côté, l’objectif n’est pas d’ouvrir une boulangerie mais de faire un format « domestique ».

David , de l’association « du soleil dans nos assiettes », revend à prix coûtant des tubes solaires. C’est un tube de verre noir, entouré d’un autre tube de verre transparent, et du vide d’air entre les deux parois en verre. Le tube transparent laisse passer les rayons du soleil qui sont absorbés par le tube noir (ce qui le fait chauffer), et le vide d’air permet d’isoler celui-ci. L’énergie qui nous arrive du soleil rentre donc facilement dans le tube mais se retrouve relativement « prise au piège » ; la température monte donc très rapidement.

Licence CC BY – du soleil dans nos assiettes

David propose ces tube pour la cuisson avec un simple miroir dessus et dessous. Une version très « low-tech », vite réalisée, et je ne doute pas que ça fonctionne bien. Mais je me suis dit que pour le pain, il fallait que ça monte haut et donc, qu’il fallait que je mette toutes les chances de mon côté.

Premiers essais

Ces essais on été fait en décembre car j’ai reçu mon tube en novembre. Je ne me suis pas encore risqué à faire du pain (les fenêtres météo sont trop courtes), mais les premiers essais sont très prometteurs : en plein mois de décembre, au bout de 40min pour la cuisson d’un cake, j’étais à 190°C dans le tube.

Avertissement important

Avertissements important sur l’utilisation de ces tubes (pour limiter le risque d’implosion du tube) :

  • Ne le laissez pas en plein soleil lorsque vous ne l’utilisez pas : l’humidité du plat ou s’évacuant des bocaux n’est pas présente pour refroidir le tube, des faiblesses dans le verre peuvent se créer et le faire exploser plus tard ;
  • Éviter les chocs thermiques : Ne pas mettre d’objets ou d’aliments froids ou à température ambiante dans un tube chaud (un écart de 100° est un maximum) ;
  • Respecter une phase de refroidissement avant de retirer les bocaux et de bouger les tubes ;
  • Ne pas surcharger le rack de cuisson: lors de la cuisson certains aliments gonflent, ce qui pourrait coincer le rack dans le tube de cuisson.
  • Ne pas heurter le fond du tube
  • Limiter les frottement avec le tube pour éviter de le rayer/l’endommager

Je ne sais pas encore si je parviendrai à cuire du pain, je ferai certainement un article de retour d’expérience là-dessus quand les beaux jours seront de retour, mais je partage la fabrication parce que c’est déjà « fonctionnel ». On a cuisiné des cakes, cuit des betteraves, stérilisé des bocaux… Et tout ça avec le (peu) de soleil de novembre-décembre… Bref ça marche !

Fabrication

Pour cette « version 1 » (peut être mon unique ?), je suis parti (comme souvent) de matériaux qui traînaient dans ma cabane, c’est donc peut-être partiellement reproductible, vous pouvez aussi faire mieux avec ce que vous avez sous la main…j’espère en tout cas que ça vous inspirera.

Ceci-dit, j’avais de beaux restes. A savoir que j’avais une chute d’aluminium miroir (spéciale solaire) qu’utilise altereco30 pour ses cuiseurs paraboliques solaires.

Une contrainte que je me suis fixée, c’est que le cuiseur puisse traîner dehors parce que :

  • J’ai pas beaucoup d’espace de stockage, de rangement
  • Si on veut que ce soit utilisé, il faut que ce soit « simple » : j’aime bien l’idée que les cuiseurs solaires soient « en place », pas loin de la cuisine, prêts à être utilisés… Parce que si faut le sortir d’un garage, dégager les 3 vélos qui encombrent le passage, faire le tour de la maison pour trouver le soleil… il ne sera que rarement utilisé.

La parabole

Le tube solaire fait 52cm de long, je suis donc parti sur une parabole de 0,5m2 (1m x 0,5m).

La parabole est de forme « parabolique » (c’est bien trouvé…) : ce n’est ni un ovale coupé, ni un cercle… c’est une parabole. On considérera ici le centre théorique du tube comme le « point focal » de celui-ci. Pour retrouvé cette forme, vous avez plusieurs façons de procéder :

J’ai commencé par me faire un gabarit avec un vieux morceau d’OSB qui correspond à la moitié de la parabole. J’ai reporté celui-ci sur une chute de contre-plaqué marine. Il était un peu fin alors j’ai doublé les pièces que j’ai ensuite collées (par 2). J’ai ensuite relié les pièces obtenues par des traverses et j’ai vissé l’aluminium miroir dessus.

Ensuite, il fallu positionné le « point focal » (centre du tube) comme ça avait été calculé. Dans mon cas, le point focal est sur la droite qui relie les 2 extrémités de la parabole. C’est pratique et je suis pas certain qu’aller plus loin dans la parabole soit pertinent. Pour glisser le tube, j’ai découpé un anneau dans mon contre plaqué marine. Le point de « rotation » – l’axe de la parabole – se trouvera en dessous du tube pour gêner le moins possible les rayons du soleil. Ça cause un port-à-faux quand la parabole est fort inclinée (que le soleil est bas) donc j’ai rajouté une petite « jambe » en bois pour récupérer la charge du tube sur la traverse de la parabole.

Pour vérifier que j’avais tout bien fait ma parabole (j’aime bien vérifier par la pratique les trucs théoriques), j’ai placé un laser de chantier au dessus de celle-ci pour voir si le rayon laser finissait bien sur le noir du tube… et bien, good job 🙂

Le pied

Le pied est constitué de 2 triangles de bois, avec une petite planchette en bas (assez bas pour ne pas gêner la rotation de la parabole) pour éviter que ça ne parte en trapèze. Mais c’est limite… ça branle un peu…

La parabole est assemblée sur le pied avec une tige filetée en guise d’axe. La « force de glissement » est ajusté avec des écrou/contre écrou. Ce qui permet un frottement bois sur bois suffisant pour pouvoir régler la parabole et en même temps qu’elle reste en place.

Viseur

J’ai mis un viseur solaire, fait avec un grand/gros/vieux clou et une petite planchette de bois. La tête du clou (plate et plutôt large) positionnée à l’arrière de la planchette carrée permet qu’il tienne bien droit.

Ce viseur permet de positionner parfaitement la parabole. S’il y a de l’ombre sur la petite planchette de bois, c’est que l’alignement et/ou l’inclinaison ne sont pas parfaits. Sur la photo par exemple, il faudrait redresser la parabole vers le haut et la tourner légèrement.

Dessous de plat pour tube

Attention, des cas d’implosions du tubes sont remontés, bien lire l’avertissement sur l’utilisation et nous faire remonter les cas d’implosion des tubes (contexte, usage, modèle…)

J’ai fabriqué un « dessous de plat » (qui peut servir de plat avec du papier sulfurisé) avec une chute de tuyau d’évacuation de fumées (que j’avais utilisé pour ma boisinière). L’intérieur du tube de verre fait 130mm, c’est donc quasi parfait (une légère déformation permet de le faire rentrer au poil). Je l’ai coupé en 2. Sur une extrémité, j’ai coupé un 1/2 cercle dans une chute de feuille d’aluminium et, sur le second côté j’ai découpé un cercle plein pour « fermer » le tube. J’ai riveté tout ça. Et pour la poignée, j’avais une vieille « baguette magique » que j’avais fait au tour à bois pour ma fille, dont elle ne se sert plus (la magie est partie ?).

Je n’ai pas encore trouvé de solution chouette pour l’étanchéité à l’air, un joint qui puisse avoir cette courbe ronde bien prononcée et, en même temps, qui puisse bien se déformer… Mais je ne désespère pas 🙂

Je pense aussi mettre un thermomètre digne de ce nom en façade pour éviter d’avoir à ouvrir (faire partir la chaleur) pour regarder la température :-p

Modélisation

Pour la conception, j’ai fais une petite (et rapide) modélisation si ça aide…

Boisinière multifonction

L’an passé, j’ai pas mal cuisiné avec un petit rocket de cuisson. C’était plaisant mais un peu limitant en terme de fonctionnement. En effet, je ne pouvais utiliser qu’une casserole ou une cocotte ; pas de four, difficile de mettre un gros bac pour stériliser les bocaux… Un passage au Pyromaniack 2021 m’a bien motivé à bricoler une boisinière extérieure… Quand le temps ne se prête pas au solaire…

Au niveau des cuiseurs feu de bois, dans le paysage LowTech/DIY, je vois surtout deux grands acteurs :

  • Les FEUFOLLET sont très créatifs en la matière (four, plaque, percolateur, plancha…) ;
  • Oxalis qui propose un système pertinent avec un foyer commun et plein de modules/interfaces pour faire four, plaque… (vidéo de présentation)

J’ajoute Bolivia Ini qui vend des cuiseurs à bois plus qu’il ne diffuse de documentation hors stage, même si c’est cuiseurs CBE semble avoir bien analysé : étude 1 étude 2

dusoleildansnosassiettes.com

Ces 2 acteurs font des choses très intéressantes mais pas trop dimensionnée pour mes besoins quotidiens/familiaux. En tout cas, pas pour mon foyer de 3 personnes. J’ai donc opté pour le « Cuiseur multi-combustible » de David Szumilo (Du Soleil Dans Nos Assiettes) . David étant aussi « Monsieur Oxalis« . Grand merci à lui pour ce partage !

Les avantages que j’y ai vu sont :

  • Multi-fonction (four, stérilisateur à bocaux, plaque, plancha…). Du coup : gain de place ;
  • Facile à fabriquer (en 1/2 journée c’est fait ;
  • Peut convenir à un foyer / pour un usage quotidien ;
  • Le côté multi-combustible (bois, pellet…) n’était pas trop attirant au début pour moi, et puis pour le pain j’ai craqué, c’est quand même pas mal…

Le seul défaut que j’y vois (mais qui en fait aussi son point fort), c’est que les gastronomes de cantine (objet central dans la conception), c’est pas simple à récupérer… Les cuistots disent que c’est increvable, donc ça ne se jette/donne pas…

  • Sur le marché de l’occasion, ça se trouve, mais il y a différentes marques et elles ne s’emboîtent pas forcément toutes entre elles… (et c’est nécessaire dans le cas présent). Du coup, pas simple non plus.
  • Sur le marché du neuf : beh c’est du neuf, en Inox (et l’inox c’est rare… est-ce qu’il y en a encore ?).

Et en même temps, c’est cet usage des gastronomes qui m’a plu. Parce que c’est un objet « standardisé » en taille, si bien qu’ils peuvent s’assembler les uns dans les autres et le tout devient multi-fonction. Il n’y a qu’un seul gastronome (le foyer) à vraiment martyriser, les autres restes « en état », ils sont au pire noircis. L’inox présente l’avantage de garantir une bonne longévité au cuiseur, car le métal aurait tendance à se dégrader rapidement avec l’acidité des gaz de combustion / la condensation. Sur ce point David m’a dit :

J’ai 2 ans de recul sur le vieillissement des gastros inox. Ils ont été utilisés lors des stages de 3 jours ici tout les mois, pour faire mon pain tout les 3/4 jours, régulièrement pour la cuisine domestique et la stérilisation de bocaux : en moyenne, chacun a fonctionné une centaine de fois par an, la tenue de l’inox est incomparable avec les cuiseurs bidons dont les phénomènes de condensation altèrent rapidement le métal, à ce jour, aucun signe de faiblesse. La pièce la plus sollicitée est le bas du couvercle isolé car il n’est pas refroidi du fait de l’isolation, il blanchit (donc plus de 700°) à chaque pain et pizzas, pas de déformation ni de rouille, le métal est juste devenu plus orangé.

David Szumilo sur la tenue dans le temps de ce cuiseur.

Les gastronomes / l’assemblage

Quand on achète un gastronome, il y a 2 choses :

  • La largeur est fixe (~300mm)
  • La longueur : 1/1 c’est celui du foyer qui fait ~500mm, puis ça se décline :
    • 1/2, sera 2x moins long que le 1/1 (~250mm), on pourra donc glissé deux 1/2 dans un 1/1
    • 1/3 sera 1/3 moins long que le 1/1 (~165mm)
    • … Vous aurez compris la logique
  • La profondeur : 20cm c’est celui du foyer. Ensuite au choix : 5, 10, 15, 20, 25cm….

Du coup, je me suis dit que c’était génial, hyper flexible ! Qu’une fois le foyer réalisé dans un 1/1 on y place ce qu’on veut dedans. Oui mais…

Et bien oui, andouille que je suis, c’est pas magique… Soit, mais quand même, ce que j’avais imaginé dans ma tête peut quand même prendre forme en réfléchissant 2 minutes. J’ai juste rajouté une bande d’alu que j’ai plié en forme du gastronome 1/1 et le trou est bouché…

A ceci près qu’il faut faire une encoche à la moitié de la longueur pour mettre des 1/2. J’avais prévu de mettre des encoches pour utiliser des 1/3 – 2/3. Mais fnalement, je ne m’en sert jamais…

2 gastronomes 1/1 de marque différentes… Ils ne s’emboîtent pas…

Avertissement sur la récupération d’occasion : En plus d’être une misère parce qu’il y en a peu, c’est souvent très dépareillé. Je me suis fais avoir car tous les gastronomes ne s’emboîtent pas les uns dans les autres. Les dimensions sont standards mais pas les formes visiblement 🙁 dommage…

La fabrication

J’ai plutôt suivi les instructions de David, le créateur, sur le site dusoleildansnosassiettes, rien de bien novateur. J’ai récupéré une vielle table en métal pour faire le support et zou :

Chargement bois

J’ai opté pour un Té en Inox pour la partie chargement bois. David propose une version plus lowtech avec des boîtes de conserves.

La tenue se fait avec 2 tiges filetées, glissées dedans, parce que j’avais ça sous le coude.

Four à pain / Pellés

Tout l’hiver j’ai fais mon pain dans le MiniMasse (petit poêle de masse d’Agir LowTech), et il me fallait de quoi faire mon pain le reste de l’année… J’ai commencé par faire le couvercle isolé :

Le couvercle isolé de vermiculite (pour le four et le stérilisateur) que j’ai riveté au 4 coins

Ensuite, j’ai réalisé une seule réserve à pellets, celle pour la cuisson de mon pain, qui fait 20cm de haut et 10cm de rayon. Elle permet 1h de chaleur. David a documenté pas mal de tailles de réserve pour différents usages/temps/intensités de chauffe.

Avantage du pellet :

  • Combustion constante, propre
  • Pas de surveillance : tu charges, t’allumes, tu reviens 1h après… (particulièrement appréciable pour la stérilisation de bocaux, le pain..)

L’inconvénient :

  • C’est pas gratuit : au départ, cette boisinière, c’était avant tout pour utiliser un déchet que je produis (coupe dans le jardin, chute de bricolage), donc c’est couillon de se retrouver à acheter un sac de pellets… Après, relativisons, un sac de 15kg c’est environ ~20h de feu (dans la réserve de 10cm de diamètre)
  • Écologiquement, le bilan du pellet n’est pas dingue, surtout parce que c’est un produit industriel :
    • Pour répondre à la demande croissante, on broie des arbres pour en faire du pellet (la phase de broyage demande de l’énergie) ;
    • Le séchage du pellet se fait dans des fours… à bois ? 😮 parce qu’en industrie, on a pas le temps, le stockage coûte plus cher que l’énergie d’un four… (là où du bois bûche peut sécher naturellement) ;
    • Il y a peu de chance qu’il soit produit + transformé à côté de chez soi, donc il y a eu du transport (contrairement à un arbre).

Bon voilà, c’est le petit confort pour faire du pain… Sinon, je l’utilise avec mes chutes de bois de bricolage / palettes qui traînent dans le jardin / taille d’arbustes…

Trouver le bon fonctionnement pour mon pain n’a pas été chose simple… j’ai raté pas mal de pain… J’ai un plat en céramique rectangle pour le pain que j’utilise dans mon poêle, donc je voulais rester sur celui-ci. La mise en place des briques est plus subtile qu’il n’y parait. Il y a une grosse brique sur la tranche qui permet d’éviter le contact direct des flammes avec le plat. J’en mets une autre par dessus de façon à ce que le couvercle soit quasi en contact de celle-ci, ça incite les flammes à passer sur le côté, ou dessous la brique. Sinon, ça passe par dessus la brique et le pain ne cuit pas par le dessous (cuisson non homogène). Ensuite, je place 2 petits morceaux de briques pour que le plat repose mais plus ils sont petits, plus ils permettent la circulation des gaz chauds sous le plat. Le plat est relevé tant que faire se peut (quasi à touche-touche avec le couvercle) pour encourager au maximum le passage par le dessous.

Souvent, je commence la flambée avec 1m de conduit d’évacuation. Ça saisit bien le pain et ensuite, à mi cuisson, je retire un morceau (pour ne laisser que 50cm) et j’en profite pour tourner mon plat à 180° pour que la cuisson soit homogène.

Un chapeau

J’ai fait un petit chapeau de conduit parce que la partie cuisson est sous mon débord de toit, au sec, mais pas la partie fumées. Un chapeau peut me permettre de cuisiner s’il pleut un peu… alors j’ai bricolé ça avec des chutes de conduits de poêle et des chutes d’aluminium (inspiration Vital, dans le manuel poêlito).

Meuble à gastronome

Avec le petit meuble à gastro vite fait en chute de planche de terrasse, c’est parfait !

Prix

J’ai acheté des trucs en trop, et des trucs que j’aurais aimé avoir en plus (des petits couvercles 1/2). Mais j’ai fais une petite synthèse de ce que je préconise d’avoir en pour une utilisation familiale (four, stérilisateur, plaque, crêpes…) et on s’en sort en gros pour ~260€ en neuf pour le gros du matériel (j’ai pas compté la quincaillerie) :

Utilisation

Cela fait maintenant plusieurs mois que je l’utilise avec satisfaction, pas quotidiennement mais au moins 3-4 fois par semaines :

Merci encore à David Szumilo (Du Soleil Dans Nos Assiettes) pour le partage de son savoir inspirant !

Four solaire (cuiseur type boîte) 2ème version (avec tutoriel vidéo)

Edit 2020 : Dominique Loquais (un presque voisin) m’a prêté son « four solaire Atominique« . Les performances de sont four atomique ne sont pas comparable à celui que je présente ici. Pour vous dire au mois de Mars j’ai fais cramé un gâteau ce qui ne serait jamais arrivé dans mon petit four même en plein été… La surface de réflexion est beaucoup plus importante sur le four atomique et une foultitude de petits détails le rend plus pertinent/performant. Je vous encourage donc si vous souhaitez vous en faire un de plutôt vous diriger vers le four de Dominique (plan web, vidéo tuto, petit livret, bouquin). Mon petit four peut convenir si vous avez peut de place car son encombrement est plus faible et si vous souhaitez l’améliorer je préconise : d’ajouter 2 réflecteurs sur les côtés et de placer la trappe de visite à l’arrière et non sur le dessus pour ne pas perdre la chaleur quand on ouvre. Cette dernière modification ne permet plus la bascule d’inclinaison été/hiver détaillé plus bas mais honnêtement je ne m’en suis finalement jamais servie l’hiver (journée trop courte en ensoleillement, trop nuageuse…)

A travers ce blog, j’ai été contacté par l’association Low-tech Lab qui souhaitait réaliser un tutoriel vidéo de mon four solaire type boîte. Le Low-tech Lab est une association portée par Gold of Bengal. Gold of Bengal a pour mission la recherche, l’aide au développement et la promotion de solutions répondant à des problématiques d’intérêt général, dans le respect et la valorisation de la nature ainsi que des ressources propres à chaque territoire.

Je leur ai donc fait une liste de course et je suis allé dans leur atelier pour le réaliser. Voici le tutoriel détaillé en image :

Et voici la vidéo qui va avec :

Par rapport à mon tuto initial il y a quelques différences :

  • Pas de plat en haut du four, je l’avais finalement jugé inutile dans la première version ;
  • Utilisation du papier aluminium à la place de l’adhésif miroir
    • Les plus : moins cher c’est indéniable
    • Les moins : pénible à poser & rend le four beaucoup plus fragile. Le moindre objet déchire le papier alu… bon après une rustine de papier alu ça se fait vite. De plus je n’ai pas encore eu de retour pour savoir si ça marche aussi bien qu’avec l’adhésif miroir, mais le soleil revient bientôt…

Fabriquer un four solaire (cuiseur type boîte)

Edit 2020 : Dominique Loquais (un presque voisin) m’a prêté son « four solaire Atominique« . Les performances de sont four atomique ne sont pas comparable à celui que je présente ici. Pour vous dire au mois de Mars j’ai fais cramé un gâteau ce qui ne serait jamais arrivé dans mon petit four même en plein été… La surface de réflexion est beaucoup plus importante sur le four atomique et une foultitude de petits détails le rend plus pertinent/performant. Je vous encourage donc si vous souhaitez vous en faire un de plutôt vous diriger vers le four de Dominique (plan web, vidéo tuto, petit livret, bouquin). Mon petit four peut convenir si vous avez peut de place car son encombrement est plus faible et si vous souhaitez l’améliorer je préconise : d’ajouter 2 réflecteurs sur les côtés et de placer la trappe de visite à l’arrière et non sur le dessus pour ne pas perdre la chaleur quand on ouvre. Cette dernière modification ne permet plus la bascule d’inclinaison été/hiver détaillé plus bas mais honnêtement je ne m’en suis finalement jamais servie l’hiver (journée trop courte en ensoleillement, trop nuageuse…)

Edit 03/2017 : une vidéo et un tuto sur le site du lowtechlab vient compléter cette page.

Edit 03/2017 : si c’était à refaire je ferai peut être un modèle avec porte à l’arrière. Au départ j’avais choisie l’ouverture sur la vitre (par le haut donc) pour pouvoir basculer en « mode hivers » avec l’inclinaison 60° (voir schéma d’après). Finalement je e m’en suis pas servie de l’hiver et je penses que c’est pas simple sous nos latitude (journée courte, peut d’ensoleillement). Si cette contrainte de bascule n’est plus autant mettre la porte à l’arrière ça permet de perdre moins de chaleur que la porte au dessus quand on ouvre…

J’en avais parlé, et bien c’est fait ! Je me suis fait un four solaire type boîte. A la différence du cuiseur que l’on peut apparenter à une « plaque de cuisson » avec sa chaleur concentrée & vive (cuire des courgettes, de l’eau pour le thé, des patates sautées…), le four solaire à une chaleur diffuse et douce (gâteaux, tartes….)

four_solaire_europe
Source atlascuisinesolaire.com

J’ai choisi un modèle type « européen » avec deux « oreilles » (réflecteurs orientables). Ce modèle a la particularité de pouvoir se basculer suivant la saison (différence de hauteur du soleil).

Pour la conception je me suis inspiré de mon livre manuel de construction d’un cuiseur solaire de passerelleco. (que je n’ai pas trouvé suffisamment détaillé), du modèle de ouest-atlantis & de celui de iguane.

Fabrication de la boîte isolée

J’ai utilisé du contre plaqué (10mm) de reste, j’ai envisagé de le faire avec des chutes d’OSB (25mm) récupérées dans les poubelle d’un menuisier mais c’était un peu trop épais, ça aurait alourdi l’objet.

Pour l’isolant il s’agit de liège (40mm) car j’avais des chutes de la construction du plancher de la yourte. J’ai envisagé de le faire en récupérant des barquettes de poissonnier en polystyrène à la fin d’un marché (il s’en jette des quantités folles). Le polystyrène est un très bon isolant même s’il n’est vraiment pas écologique mais dans le cas présent, le récupérer avant qu’il soit jeté, c’est éviter qu’il soit brûlé…

Le petit plan qui va bien :

FourSolaire-PlanBoîte

En vue 3D :

Le fichier Sketchup source

Dans la pratique ça donne :

Il ne reste plus qu’à poser de l’adhésif miroir sur la boîte intérieure.

La vitre

J’ai récupéré une vitre 2mm dans les poubelles d’un menuisier par hasard, mais chez les vitriers il est possible d’en récupérer en pagaille. Quand il remplace une vitre il récupère les anciennes, il y a donc très souvent un container avec beaucoup de vitrage (souvent simple) à récupérer.

J’ai acheté une petite roulette pour découper le verre, ça se fait très bien. Le truc c’est de tenir la roulette bien droite et de l’avoir préalablement imbibée de pétrole désaromatisé.

Le cadre de la vitre

Je n’ai pas de défonceuse pour faire une rainure dans une planche épaisse (ça aurait été l’idéal) j’ai donc fait autrement. Le cadre est constitué de planches de palettes et d’une plaque de bois aglo MDF (souvent dans les fonds de meuble industriel) de la même épaisseur que la vitre (2mm).

Un cadre au-dessus, un cadre en dessous en prenant soin de disposer les angles en quinconce sur les deux épaisseurs. La vitre est prise en sandwich. Elle rentre de 15mm dans les cadres superposés et la périphérie de celle-ci est comblée avec la plaque d’aglo MDF découpée. Le tout collé et vissé.

Il serait peut être bon de faire un joint étanche pour la vitre mais je n’ai pas trouvé de façon écologique de le faire alors tant pis… (c’est du simple vitrage de toute façon…)

Sélection_041

En vue 3D

Le fichier Sketchup source

Voilà dans le détail :

Premier petit test

Même si c’est pas terminé, il fait beau, je test :

Je suis monté à 75° dans la gamelle noire sans les deux oreilles. Avec les deux oreilles j’ai bon espoir de monter plus haut (ça double presque la surface de captation).

Le constat c’est de la perte de chaleur sur la vitre (la vitre est chaude) 🙁

Des petites choses pour terminer :

Charnière, joint, plaque noire (amovible selon la position été, hiver), découpe des oreilles…

Première cuisson

Gâteau au chocolat réussi, la même gamelle noire monte cette fois ci à 110° avec les deux oreilles supplémentaire :

Petit plus

Après mon gâteau j’ai tenté une tarte et celle-ci n’a pas aussi bien cuite au fond. J’ai donc ajouter une plaque type plancha que j’avais sous la main. Elle a l’avantage d’être noire et va diffuser la chaleur sous le plat. Il est possible d’utiliser n’importe quel matériau plutôt lourd et sombre (tôle, fonte). L’avantage c’est :

  • Meilleur cuisson sous le plat
  • Ajout d’inertie (quand la porte s’ouvre la chaleur part, mais avec la plaque il y a conservation d’une partie de la chaleur. La contre partie c’est qu’à froid, la montée en température est plus lente)

En passant, pour la ficelle intérieure qui maintenait l’ouvrant j’ai fais un Noeud Tarbuck. Il est  autobloquant & permet de régler la longueur  (besoin quand le four est en position été ou hiver).

Axe d’amélioration

Parce que, comme d’habitude, si c’était à refaire, je le ferais différemment :

  • Double vitrage pour la vitre (à lire pour le double vitrage sur un four solaire : http://www.ouest-atlantis.com/org/soleil/construction.htm)
  • Le plat en haut de la caisse n’apporte finalement rien (parce que je ne m’y suis pas fixé pour l’ouverture) du coup c’est plus pénible qu’autre chose de l’avoir j’ai dû bricoler une pièce de rajout.
  • Pour maintenir les oreilles le système ficelle + baguette fonctionne bien, mais il y a peut-être plus commode à l’usage à inventer
  • Le papier adhésif miroir n’est peut être pas l’idée du siècle pour l’intérieur du four, car avec la chauffe il se décolle, se fripe. Personnellement j’ai été contraint de l’agrafé. Le papier aluminium agrafé serait donc tout aussi pertinent et moins cher.

Résumé (à la louche) de ce qu’il faut pour le réaliser

Matériel :

  • La boîte :
    • Panneau de bois : osb ou contre plaqué, l’important c’est qu’il soit pas trop épais pour que le four ne soit pas trop lourd, ~10mm c’est idéal. Il en faut ~9 plaques de 500*500mm + 2 autres plaques de même dimension pour les « oreilles »
    • 3, 4m de baguette (~25mmx~25mm)
    • Isolant : ~40mm d’épaisseur et ~4 plaques de 500*500mm au choix
      • Liège en plaque ou en vrac (difficile à récupérer, moi j’ai mis ça parce que j’en avait sous la main)
      • Vermiculite (moi j’en récupère dans un lycée, c’est avec ça que sont emballé beaucoup d’objet dans les labo)
      • Plaque de polystyrène (en fin de marché récupérer les barquettes de poissons ou dans les poubelles des magasin électroménager…
      • Autre au choix
    • Réfléchissant à l’intérieur du four au choix :
      • Papier adhésif miroir (2 rouleaux) (ça coûte cher)
      • Du papier aluminium (1 rouleau) (ça coûte beaucoup moins cher)
  • Pour la vitre & son cadre (noter que j’ai fait comme ça mais un bon bricoleur peut trouver à faire tout aussi bien voir mieux avec les matériaux qu’il a sous la main)
    • Vitre ~500mm x ~500mm ça se récupère très bien dans les poubelles d’un menuisier qui fait de la pose de vitre. elle ne doit pas être très épaisse pour qu’on puisse la découper facilement avec une roulette découpe verre
    • De l’aglo de la même épaisseur que la vitre. Une plaque de de 500mm x 500mm on sera large
    • Une palette ou des planches ou des chutes de panneaux de bois pour le cadre
  • 1m de charnière fine avec la visserie qui s’incruste bien à l’intérieur (pour faire basculer le cadre & les « oreilles »
  • 3m de cordelette (~4mm de diamètre)

Quincaillerie / Outillage :

  • De la visseries (4×20, 4×30, 4×40) là c’est compliquer à déterminer la quantité et peut être qu’on à pas besoin de tout…
  • Agrafeuse (avec des agrafes hein… :-p)
  • Visseuse/perceuse
  • Scie égoïne et/ou scie sauteuse (scie circulaire en bonus)
  • Scie à métaux (pour découper la charnière)
  • De quoi couper le verre & du un tout petit peu de pétrole désaromatisé pour la découpe

Liens utiles

Cuiseur solaire parabolique

Moins consommer d’énergie ça m’intéresse, donc si on peut aussi le faire pour la cuisson des aliments je prends. J’ai donc testé le cuiseur solaire parabolique, autrement appelé le concentrateur solaire.

Test / Construction d’un concentrateur

Je n’en avais jamais approché en fonctionnement. Je me suis donc lancé dans la fabrication rapide d’un petit à base de parabole satellite et adhésif miroir :

C’est impressionnant de passer un papier devant le faisceau du cuiseur, bricolé, ça brûle en quelques secondes. Pour le thé ça fonctionne aussi très bien (compter 1/4 d’heure). Cependant pour une cuisson plus lourde type courgette ça n’a pas bien fonctionné, pourtant c’est resté toute une après-midi au soleil mais il a fallu terminer au gaz…

Mais pourquoi ça n’a pas bien fonctionné ?

  1. Ma parabole n’est vraiment pas grande (60cm de diamètre) il faudrait un peut plus grand je pense. De plus les paraboles satellites ne sont pas très incurvées ;
  2. Mes récipients / casseroles ne sont pas appropriés : l’idéal c’est couvert, de couleur sombre et « fin » (pas de théière en fonte par exemple :-/) pour que la chaleur se conduise bien ;

Je suis convaincu que ça peut fonctionner correctement en le fabriquant soi-même. Voici donc des ressources pour aller plus loin :

L’acheter

Parce que quand même, de temps en temps, je me dis que le faire soit même ça va être chaud patate avec mon outillage, mes connaissances, j’ai craqué, j’en ai commandé un au père noël. Et voici ce qu’il m’a apporté, un COOKUP INOX de chez idcook :

Je suis très content de cet objet et l’utilise quasi quotidiennement en cette période estivale. L’objet est léger ce qui facilite sa manipulation. Quelques petits points d’interrogation sur la durée dans le temps des jonctions entre les tubes inox (qui sont en plastique) et des miroirs (en plastique mou) nous verrons bien…

La prochaine étape c’est le four solaire
