Cuiseur concentrateur solaire – Fabrication

Attention, des cas d’implosions du tubes sont remontés, bien lire l’avertissement sur l’utilisation et nous faire remonter les cas d’implosion des tubes (contexte, usage, modèle…)

J’ai déjà un super four solaire Atominique, dans lequel nous cuisinons très fréquemment. Ce four nous permet de stériliser des bocaux, de faire des tartes, gâteaux, plats mijotés… C’est top. Il monte facilement entre 150 et 180°C. Mais voilà, pour du pain, c’est un peu juste. Donc je me suis fait un four à pain en terre. C’est très convivial, surtout quand on fait des pizzas pendant la phase de chauffe, mais j’ai pas trouvé la combustion très « propre » (ça pollue…), donc je me suis mis en tête d’essayer de faire mon pain au soleil.

Si vous vous intéressez au sujet, vous êtes certainement déjà tombé sur le boulanger solaire, qui a un (très) gros concentrateur. De mon côté, l’objectif n’est pas d’ouvrir une boulangerie mais de faire un format « domestique ».

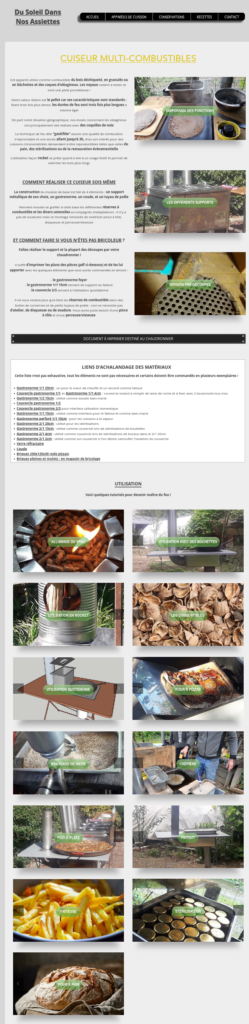

David , de l’association « du soleil dans nos assiettes », revend à prix coûtant des tubes solaires. C’est un tube de verre noir, entouré d’un autre tube de verre transparent, et du vide d’air entre les deux parois en verre. Le tube transparent laisse passer les rayons du soleil qui sont absorbés par le tube noir (ce qui le fait chauffer), et le vide d’air permet d’isoler celui-ci. L’énergie qui nous arrive du soleil rentre donc facilement dans le tube mais se retrouve relativement « prise au piège » ; la température monte donc très rapidement.

Licence CC BY – du soleil dans nos assiettes

David propose ces tube pour la cuisson avec un simple miroir dessus et dessous. Une version très « low-tech », vite réalisée, et je ne doute pas que ça fonctionne bien. Mais je me suis dit que pour le pain, il fallait que ça monte haut et donc, qu’il fallait que je mette toutes les chances de mon côté.

Premiers essais

Ces essais on été fait en décembre car j’ai reçu mon tube en novembre. Je ne me suis pas encore risqué à faire du pain (les fenêtres météo sont trop courtes), mais les premiers essais sont très prometteurs : en plein mois de décembre, au bout de 40min pour la cuisson d’un cake, j’étais à 190°C dans le tube.

Avertissement important

Avertissements important sur l’utilisation de ces tubes (pour limiter le risque d’implosion du tube) :

  • Ne le laissez pas en plein soleil lorsque vous ne l’utilisez pas : l’humidité du plat ou s’évacuant des bocaux n’est pas présente pour refroidir le tube, des faiblesses dans le verre peuvent se créer et le faire exploser plus tard ;
  • Éviter les chocs thermiques : Ne pas mettre d’objets ou d’aliments froids ou à température ambiante dans un tube chaud (un écart de 100° est un maximum) ;
  • Respecter une phase de refroidissement avant de retirer les bocaux et de bouger les tubes ;
  • Ne pas surcharger le rack de cuisson: lors de la cuisson certains aliments gonflent, ce qui pourrait coincer le rack dans le tube de cuisson.
  • Ne pas heurter le fond du tube
  • Limiter les frottement avec le tube pour éviter de le rayer/l’endommager

Je ne sais pas encore si je parviendrai à cuire du pain, je ferai certainement un article de retour d’expérience là-dessus quand les beaux jours seront de retour, mais je partage la fabrication parce que c’est déjà « fonctionnel ». On a cuisiné des cakes, cuit des betteraves, stérilisé des bocaux… Et tout ça avec le (peu) de soleil de novembre-décembre… Bref ça marche !

Fabrication

Pour cette « version 1 » (peut être mon unique ?), je suis parti (comme souvent) de matériaux qui traînaient dans ma cabane, c’est donc peut-être partiellement reproductible, vous pouvez aussi faire mieux avec ce que vous avez sous la main…j’espère en tout cas que ça vous inspirera.

Ceci-dit, j’avais de beaux restes. A savoir que j’avais une chute d’aluminium miroir (spéciale solaire) qu’utilise altereco30 pour ses cuiseurs paraboliques solaires.

Une contrainte que je me suis fixée, c’est que le cuiseur puisse traîner dehors parce que :

  • J’ai pas beaucoup d’espace de stockage, de rangement
  • Si on veut que ce soit utilisé, il faut que ce soit « simple » : j’aime bien l’idée que les cuiseurs solaires soient « en place », pas loin de la cuisine, prêts à être utilisés… Parce que si faut le sortir d’un garage, dégager les 3 vélos qui encombrent le passage, faire le tour de la maison pour trouver le soleil… il ne sera que rarement utilisé.

La parabole

Le tube solaire fait 52cm de long, je suis donc parti sur une parabole de 0,5m2 (1m x 0,5m).

La parabole est de forme « parabolique » (c’est bien trouvé…) : ce n’est ni un ovale coupé, ni un cercle… c’est une parabole. On considérera ici le centre théorique du tube comme le « point focal » de celui-ci. Pour retrouvé cette forme, vous avez plusieurs façons de procéder :

J’ai commencé par me faire un gabarit avec un vieux morceau d’OSB qui correspond à la moitié de la parabole. J’ai reporté celui-ci sur une chute de contre-plaqué marine. Il était un peu fin alors j’ai doublé les pièces que j’ai ensuite collées (par 2). J’ai ensuite relié les pièces obtenues par des traverses et j’ai vissé l’aluminium miroir dessus.

Ensuite, il fallu positionné le « point focal » (centre du tube) comme ça avait été calculé. Dans mon cas, le point focal est sur la droite qui relie les 2 extrémités de la parabole. C’est pratique et je suis pas certain qu’aller plus loin dans la parabole soit pertinent. Pour glisser le tube, j’ai découpé un anneau dans mon contre plaqué marine. Le point de « rotation » – l’axe de la parabole – se trouvera en dessous du tube pour gêner le moins possible les rayons du soleil. Ça cause un port-à-faux quand la parabole est fort inclinée (que le soleil est bas) donc j’ai rajouté une petite « jambe » en bois pour récupérer la charge du tube sur la traverse de la parabole.

Pour vérifier que j’avais tout bien fait ma parabole (j’aime bien vérifier par la pratique les trucs théoriques), j’ai placé un laser de chantier au dessus de celle-ci pour voir si le rayon laser finissait bien sur le noir du tube… et bien, good job 🙂

Le pied

Le pied est constitué de 2 triangles de bois, avec une petite planchette en bas (assez bas pour ne pas gêner la rotation de la parabole) pour éviter que ça ne parte en trapèze. Mais c’est limite… ça branle un peu…

La parabole est assemblée sur le pied avec une tige filetée en guise d’axe. La « force de glissement » est ajusté avec des écrou/contre écrou. Ce qui permet un frottement bois sur bois suffisant pour pouvoir régler la parabole et en même temps qu’elle reste en place.

Viseur

J’ai mis un viseur solaire, fait avec un grand/gros/vieux clou et une petite planchette de bois. La tête du clou (plate et plutôt large) positionnée à l’arrière de la planchette carrée permet qu’il tienne bien droit.

Ce viseur permet de positionner parfaitement la parabole. S’il y a de l’ombre sur la petite planchette de bois, c’est que l’alignement et/ou l’inclinaison ne sont pas parfaits. Sur la photo par exemple, il faudrait redresser la parabole vers le haut et la tourner légèrement.

Dessous de plat pour tube

Attention, des cas d’implosions du tubes sont remontés, bien lire l’avertissement sur l’utilisation et nous faire remonter les cas d’implosion des tubes (contexte, usage, modèle…)

J’ai fabriqué un « dessous de plat » (qui peut servir de plat avec du papier sulfurisé) avec une chute de tuyau d’évacuation de fumées (que j’avais utilisé pour ma boisinière). L’intérieur du tube de verre fait 130mm, c’est donc quasi parfait (une légère déformation permet de le faire rentrer au poil). Je l’ai coupé en 2. Sur une extrémité, j’ai coupé un 1/2 cercle dans une chute de feuille d’aluminium et, sur le second côté j’ai découpé un cercle plein pour « fermer » le tube. J’ai riveté tout ça. Et pour la poignée, j’avais une vieille « baguette magique » que j’avais fait au tour à bois pour ma fille, dont elle ne se sert plus (la magie est partie ?).

Je n’ai pas encore trouvé de solution chouette pour l’étanchéité à l’air, un joint qui puisse avoir cette courbe ronde bien prononcée et, en même temps, qui puisse bien se déformer… Mais je ne désespère pas 🙂

Je pense aussi mettre un thermomètre digne de ce nom en façade pour éviter d’avoir à ouvrir (faire partir la chaleur) pour regarder la température :-p

Modélisation

Pour la conception, j’ai fais une petite (et rapide) modélisation si ça aide…

Paillourte, 5 ans après

Je poursuis dans la même dynamique, celle de fournir des retours d’expérience pour faire avancer (trop de récits de construction s’arrêtent à la fin du chantier ; alors que moi ce qui m’aurait intéressé, c’est le X ans après, les regrets, les fausses bonnes idées…), je fais suite à mon article La paillourte ~2 ans après.

Même si j’ai pas grand chose à rajouter de plus que ce qui avait été dit dans l’article « 2 ans après… » ça vaut le coup de dire aussi « ça va, on est globalement très content » et dans le détail :

La paille du toit : ça va bien ! Vu que j’ai coupé le toit pour l’extension, j’en ai profité pour contrôler la paille. ça va, on est à ~15% à cœur, ce qui est correct. Bon par contre un petit 22% en surface extérieur, là c’est pas dingue mais ça recoupe avec mes constats du 1er hiver sur les murs.

La paille des mur : ça va très bien, on est à ~15% à cœur ET côté extérieur de la botte, ce qui est très correct. J’ai retrouvé des photos comparative entre 2020 et 2024 :

Les plinthes en terre-chaud : c’était globalement une bonne idée sur du rond, pas trop pénible à faire… et ça tient dans le temps. On a juste 2 petits points ou ça s’effrite sous le bureau, ou les pieds traînent souvent…

L’enduit extérieur de finition : A certain enduit, au Sud (là ou ça prend bien l’eau) et là ou il y a la terrasse (donc potentiellement plus de frottement d’homme sur le mur on a des tâches noirs qui sont apparut. Je pense que c’est la paille qui moisie à cet endroit. On aurait peut être pas dû mettre de la paillette de paille (plutôt du roseau ou du chanvre qui résiste plus à l’extérieur) ou peut être pas finir à la taloche éponge. En effet cette dernière fait ressortir la fibre, le grain au détriment de la couche de chaux/argile qui pourrait la protéger… C’est très localisé sur le bas de mur à hauteur d’homme donc je penses que c’est les frottements+la pluie et puis bon… rien de dramatique c’est esthétique :

Peinture cuisine . Sur les meubles, on avait fabriqué une peinture à base d’œuf, vin, lait, et pignent (issue du livre « peinture – recettes maison »). On a fini par acheter une peinture dans un magasin de matériaux écologiques, qui promet 99,9% de produits naturels… ça tient mieux avec les 0,1% de trucs cochon, parce que notre peinture 100% naturelle ne tenait pas très bien (surtout autour des poignées : avec les ongles, il y a de l’abrasion…) et n’était pas lessivable (au bout d’un moment, aux points de contact, ça noircit un peu…)

Avant :

Après :

Plan de travail de la cuisine : il était « trop court ». La poignée du tiroir allait au-delà du plan de travail, ce qui fait que les miettes avait tendance à tomber dessus lorsqu’on le nettoyait.

Retouches fraîches de tempera, dans 3 semaines on ne les distingue plus…

La dalle en terre : on est toujours aussi content de la tempera dont nous avions parlé ici. La dalle terre c’est toujours fragile, mais ça se retouche bien… tous les 2 ans il y a ~2h de rebouchage terre et ~1h de petite retouches de tempera… Au bout de quelques semaines, on ne voit plus les retouches du tout.

Tomettes : c’était de l’occasion et, en plus, on a fait les cochons à la pose (frapper dessus alors qu’un peu de sable était en surface, ça marque…) donc on dirait qu’elles ont 40 ans :-/ bon, ça vit…

Portes : je regrette de ne pas avoir mis le prix dans les portes. Le slogan de la marque achetée, c’est « y’en a pas deux », mais on sait bien pourquoi… Elles sont difficilement réglables et je pense qu’entre l’été et l’hiver, la paillourte bouge, légèrement mais suffisamment pour dérégler les portes… ça frotte un peu quoi… Bon rien de dramatique, c’est juste pas satisfaisant des portes qui frottent. Un jour, je changerai peut être les charnières pour des charnières réglables ou tournevis, ça évitera des heures à dégonder, régler, re-gonder…

Globalement ça va…

Oui parce que ce qui est dit, ce sont des points de détails, globalement : tout va bien, la Paillourte est en « bonne santé »…

  • On a pas trop chaud en été ;
  • On a pas trop froid en hiver (l’hiver dernier, 0,7 stère de bois brûlé, 5cl de suie au ramonage annuel..) ;
  • La maison est belle (c’est aussi le retour des gens qui passent…) ;
  • … bref on est content…

Si vous voulez un retour sur un point particulier, dites le en commentaire.

Four à pain en terre

Retour expérience : Après 1 saison de chauffe je suis un peu déçu de la qualité de la flambée qui n’est pas au rendez vous. Les pizza, le pain est bon… mais la qualité de la combustion laisse à désirer (pollution) je tâche de faire un article plus détaillé mais il semble que ce type de four ne puisse (par leur géométrie) être « propre ».

J’ai commencé à m’intéresser au four à pain pour plusieurs raisons / usages :

  • Personnelle : dans mon jardin, pour nos soirées pizza, pour le pain, et pour mes voisins/copains quand le four est chaud (mutualisation d’une cuisson) ;
  • Collective (à plus long terme) : monter un four à pain collectif pour mon village, pourquoi pas… Je pense que pour être solidaire, il est nécessaire de se connaître, d’avoir confiance les uns dans les autres. En ce sens, avoir un rendez vous hebdomadaire ou mensuel autour du feu, d’une flambée qui permet à chacun de faire son pain, sa tarte, ses pizzas, ses gâteau, ses fruits séchés, etc. me paraît intéressant pour se croiser, discuter, échanger et, ainsi, gagner en confiance les uns dans les autres. Ça me semble qui plus est répondre à un besoin inter-générationnel (ho la vache, je devrais peut être remplir un dossier de subvention, j’ai plein de mots-clé).

Actuellement, je fais mon pain l’hiver dans mon poêle de masse (à la fin de la flambée), et je me suis fais une petite boisinière (pas que pour le pain) pour le reste de l’année. Le résultat dans la boisinière est correcte mais il y a certaines contraintes :

  • Quantité de pain limitée par flambée ;
  • Cuisson « à la flamme » avec alimentation en bois toutes les 10-15 minutes durant l’heure de cuisson (nécessite donc d’être très disponible) ;

Pour corriger ça – et aussi parce que j’aime bien expérimenter des nouveaux machins avec du feu dedans – j’ai voulu me construire un four à pain, un vrai…

Mes besoins

  • Taille de four/sole familiale pour ~2-3kg de pain, de quoi entrer une pizza… Soit une sole de ~65cm de diamètre
  • Pas d’envie que ce soit déplaçable (trop contraignant par rapport au besoin réel)
  • En matériaux peu coûteux pour mon bilan environnemental.

Recherche

Mon regard s’est très vite porté vers les fours en terre, parce que la terre c’est chouette, c’est gratuit, y’a qu’a se pencher ; et le bilan environnemental de ce type de four est plutôt très faible…

Je suis rapidement tombé sur les plus connu/documenté :

Mais je me suis aussi rapidement confronté à un gros manque : le retour d’expérience à moyen/long terme… Comme pour les maisons en paille, j’ai trouvé plein de blogs d’auto-constructeur, qui tentent des trucs plus ou moins innovants, plus ou moins osés, mais souvent ça s’arrête à la fin du chantier ou de la première flambée. Difficile de trouver des retours à +1, +4, +10 ans. Savoir ce qu’ils recommenceraient, et ce qu’ils ne recommenceraient pas…

Parce qu’autant je suis content de passer du temps à faire un four à pain à faible impact environnemental (en terre), autant si ce type de four a une durée de vie limitée (<2 ans), je suis prêt à mettre des rangs de briques réfractaires.

Retour d’expérience

Jean-Marie

Qui a fait cette construction : http://jm69.free.fr/four/

Bonsoir,

non je ne l’ai plus, car entre temps je suis devenu… Boulanger ! Autant dire que le four ‘remplaçant’ est un poil plus performant (au bois) (voir www.jmlepain.fr).

oui je l’ai utilisé qq années après la fabrication, et il tourne encore chez un copain.

c’est un four qui craint pas mal l’humidité, il est un peu petit pour faire plus de 3 ou 4 kg de pain, et plutôt en pains pas trop gros (moins de 1 kg). La chauffe est relativement longue (2-3 heures), on pourrait y ajouter un avaloir et une cheminée pour améliorer le tirage… Ne pas lésiner sur le temps de séchage, au risque de le voir se fissurer (mais finalement il marche bien qd mm)

pour y garder des braises et cuire des pizzas (une à la fois), c’est presque petit. Mais après s’il doit être mobile, plus grand ça pèse encore plus..

Je pense que tu trouveras sur le web bcp d’autres réalisations qui peuvent t’aider aussi. Sans compter les stages four terre paille.. Un qui me vient à l’esprit c’est celui du génial Barnabé Chaillot (chaine youtube, attention, addiction !), il chauffe bcp bcp plus (et probablement plus vite), ça a l’air d’être un concept intéressant.

Et donc attention au risque de devenir boulanger ensuite !

bonnes cuissons

Valérie

Valérie qui a fait ce four : http://www.creation-ceramique.com/galerie/fourapain/, a pris le temps de me répondre :

Bonjour David,

Il y a un an nous avons vendu la maison où était implanté le four, aussi à l’heure actuelle je ne sais pas dans quel état il est. Cependant lorsque nous l’avons quitté, il fonctionnait très bien.
Nous l’utilisions depuis 2011.
Quelques fissures sont apparues que nous avons laissé telles quelles alors qu’il aurait été possible de les combler. Pendant le confinement nous l’utilisions chaque semaine. En dehors de cette parenthèse, c’était plutôt une moyenne d’une fois par mois.
J’aimerai en refaire un ! Je ferai alors plus attention à la phase de retrait du sable au moment de la fabrication, de sorte que la voûte ne s’affaisse pas ….
Je conseille vivement ce type de four!!

Valérie

Pierre

Que j’ai eu par téléphone.

Four à pain calqué sur celui-ci de Valérie, avec pour nuances : proportion à +1,1, 1,2 ; enduit terre chaux sur le dessus (avec toiture) ; trappe à l’avant pour les braises.

Pour vous résumer l’échange :

  • Il est content d’avoir augmenté les proportions mais, avec le recul, l’aurait encore augmenté d’un chouilla plus pour avoir plus de place pour les pizzas (elles sont vites en contact avec les braises) ;
  • La trappe pour les braises, c’est une tomettes non scellée à l’avant du four, avec un seau en métal en dessous, il trouve ça hyper pratique ;
  • L’enduit du dessus a fissuré, mais rien de dramatique. Il me dit que ça travaille beaucoup la première année, après ça ne semble plus trop bouger ;
  • Il a mis une cheminée et il est content du tirage ;
  • L’entrée de la porte est trop « fin » / fragile, ça tape beaucoup avec les outils, donc ça s’effrite. Du coup, il faudrait que ce soit au moins de la même épaisseur que le reste voir en brique.

Fabrication

Et bien ça semble tenir la route sur du long terme, alors go pour la terre !

Je suis principalement parti du four de Nicolas MOUSSU qui propose un four 3kg de pain (5kg de bois par flambée), et j’ai suivi les conseils de Jean-Marie en ajoutant un conduit pour limiter la fumée dans la figure + augmenter le tirage et j’ai légèrement augmenter la taille de la sole pour plus d’aisance à faire les pizzas 🙂 (toujours sur les conseils de Jean-Marie).

Il est important de conserver une géométrie identique du four. Personnellement, mon four est 1,1 fois plus grand que le modèle de Nicolas. A ce propos, j’ai fait un tableur pour faire varier par « facteur » les dimensions/proportions du four :

Préparation

J’ai été faire les « courses » :

  • Récupérer de la terre chez des copains qui en avait suite à leur chantier ;
  • Récupérer quelques tomettes d’occasion pour faire la sole ;
  • Récupérer 2 bottes de pailles chez un copain qui construit en paille (au final j’ai eu besoin de 1,2) ;
  • Récupérer une remorque de sable pour éviter de (trop) taper dans le bac à sable de ma fille…

J’ai fais l’effort de faire un peu de vélo quand même 🙂

Ensuite j’ai préparé la paille (hachée à la tondeuse) et fait quelques tests grandeur nature pour la terre (prenez le temps de la caractériser + de faire des tests mêmes épaisseurs + sur 80x80cm). J’avais déjà une indication de ses qualités, étant donné que les copains chez qui je l’avais récupérée avaient fait des enduits avec. Mais je voulais assurer une couche qui ne fissure pas et qui ne poudre pas (trop) à minima pour la première couche du dôme (celle en contact avec les flammes).

Attention : ne reproduisez aucune recette de béton de terre sans test préalable (lire ici pour comprendre)

Support

J’ai fabriqué le support du four à l’aide de poteaux en chêne (récup’ d’atelier d’un copain), et des restes de planches de terrasse en chêne également. J’ai fait un petit assemblage mi-bois histoire de bien répartir la charge. J’ai essayé de positionner le support au maximum sous le périmètre du four pour récupérer la charge.

Là-dessus, j’ai récupéré chez mon voisin des morceaux de plaque de béton vibré/ferraillé de ~4cm d’épaisseur. Ces morceaux sont à la base des clôtures, et il en a démonté quelques mètres… ça servira de base pour le four.

J’ai posé tout ça sur des « plots » composés de parpaings de récupération enterrés, de morceaux de clôture béton découpés… bref, de ce que j’avais sous le coude.

La sole

La sole est constituée de

  • Une couche isolante : 10cm de paille-terre avec beaucoup de paille, et juste ce qu’il faut de terre pour tenir le tout (à savoir, une barbotine : de la terre et de l’eau jusqu’à avoir un « gant » de terre qui se forme sur la main) ;
  • D’une couche intermédiaire : 5cm de terre-paille ;
  • De la sole : 5cm de tomette. J’ai récupéré quelques tomettes d’occasion pour faire une sole qui résiste mieux aux chocs. J’ai collé les tomettes (de ~2,5cm) sur un mortier terre-sable de ~2,5cm)

Le dôme

La constitution du dôme :

  • La forme du dôme est façonnée en sable mouillé. Ce sable sera ensuite retiré une fois le dôme sec et donc stable.
  • Ensuite, on dépose du papier journal humide pour que les couches suivantes ne se mêlent pas au sable.
  • 5cm de terre-sable pour le côté inertie + ignifuge
  • 5cm de terre-paille pour l’inertie + structure
  • 10cm de paille-terre (comme pour la sole) pour l’isolation
  • ~3cm d’enduit de finition – sur ce point, il semble pertinent de patienter 1 an d’utilisation avant de faire la « vraie » couche de finition, pour laisser apparaître les fissures dues à la cuisson de la terre, et les reboucher ensuite. Ce que je ferai…

J’avais un vieux morceau de conduit émaillé, je me suis dis que ça allait faire office de buse de sortie pour connecter le conduit. Le conduit d’évacuation n’est pas forcément nécessaire mais les retours d’expériences collectés m’ont fait me dire que c’était intéressant tout de même pour :

  • Faciliter/augmenter le tirage ;
  • Ne pas se prendre trop de fumée dans la figure quand on se penche devant le four pour conduire le feu ;

Sur cette phase, j’ai bêtement omis de faire un gabarit de porte (cette Partie est bien visible sur le document de Valérie Calvat). Ça aurait été pertinent pour que la forme de la porte soit « parfaite ». Là, l’entrée à été faite à l’œil, et la porte à donc été faite sur mesure a posteriori.

La partie isolation paille-erre n’était pas simple et je ne l’avais pas vu venir… ça ne tient pas bien… Du coup j’ai fais des poupées/mèches de paille (comme pour le torchis mais en plus long) les plus longues possibles (paille non coupée), et je les plaçais de haut en bas.

Toiture / évacuation

Ce petit four en terre, il fallait le protéger de l’eau. Je lui ai construit un petit abri sans prétention fait de trucs récupérés / de chutes, j’ai simplement acheté les 2 supports de poteaux et le conduit avec son chapeau.

Je regrette de n’avoir pas fait plus de débord de toiture ou de ne pas avoir mis la toiture plus basse. En l’état, s’il pleut et qu’il y a du vent d’est, le four mouille… Et en même temps, un débord de toit ou un toit plus bas, ça aurait été pénible pour enfourner.

Pour la traversée de toiture, j’ai bricolé un solin. Ça fonctionne, mais vu le temps que j’y ai passé, j’aurai peut-être dû l’acheter… Dans l’ordre :

  • Découper le bac acier et le marteler pour le relever, ainsi l’eau de ruissellement fera le tour ;
  • Tracer le cône qui ira autour du conduit sur un papier : trahttps://fr.planetcalc.com/3831/?r1=12&H=25&r2=7
  • Découper celui-ci dans un morceau d’inox de récup’
  • Assembler le cône (riveté)
  • En place, tracer la pente de toiture puis découper celle-ci
  • Ensuite, bourrer de mastique haute température partout ou je pouvais :-p

Outillage

Je me suis motivé pour fabriquer l’outillage pour le four. L’avenir nous dira si c’était une bonne idée, je vous mets quelques ressources sur le sujet :

Pelle à enfourner

J’ai de quoi tourner le manche (en chêne), j’ai fait un plat sur le manche et j’ai découpé la pelle dans un morceau de contre plaqué :

Pelle à défourner

Pour défourner, tourner les pizza, j’ai fait une petite pelle (20cm) en Inox (avec le reste de la récup’ pour le cône d’évacuation des fumées)

Racloir/balayette

Alors là, j’ai fait simple : j’ai plié un vieux racloir à béton dont je ne me suis jamais servi ; et j’ai découpé une vieille balayette que j’ai assemblé de l’autre côté du racloir… et hop 2 en 1

Conclusion

En coût (en argent), c’est pas rien mais pas grand chose : quelques tomettes d’occasion (~20€), du sable (~20€), un conduit simple peau d’1m (32€), un chapeau inox (27€)… bon après j’ai fais pas mal de récup’… En « tout neuf » c’est plus chère…

En temps, ça fait quelques heures mais ça s’est étalé (au moins 1 semaine entre chaque étape parce que les enduits ont besoin de sécher) mais à la louche, 4-5 jours pour l’ensemble du travail :

  • 1,5 jours fondation+support
  • 1/2 journée récup matériaux
  • 3h première couche isolation
  • 2h couche sole
  • 2h dôme + première couche terre-sable
  • 1/2h seconde couche sur le dôme
  • 1h couche isolante du dôme
  • 1/2h couche de finition
  • 1j d’abri
  • 3h d’outillage

La construction c’était sympa, pas de grande difficulté. Je suis surtout satisfait de ne pas avoir eu de trop grosse fissures, car j’avais pris le temps de tester ma terre préalablement. La construction s’est étalé dans le temps pour que chaque couche soit bien sèche avant de commencer la suivante.

Si vous cherchez du conseil, je vous suggère de vous rendre par ici : https://www.auxfoursapain.com/ (une mine d’or, et des gens passionnés).

Pour le moment, je ne l’ai pas utilisé, il sèche… mais je ne manquerai pas de vous faire un retour d’expérience à son sujet…

De même pour l’usage…

Une soirée de cuisine sur/dans le MiniMasse

Et oui, le MiniMasse est toujours là chez moi, c’est le premier hiver ou je l’ai « simplement » utilisé, sans le barder de capteurs ou fais des tests de production d’eau chaude 🙂

Je vous partage une flambée typique ou on exploite au maximum pour la cuisson… En plus, bien sûr, d’avoir chauffé la maison et d’avoir produit un peu d’eau chaude sanitaire. Ce soir là, avec 3kg de bois nous avons :

  • Cuit à la vapeur des poireaux, betteraves, patates douces pour le repas ;
  • Un pain de 500g ;
  • Des cookies ;
  • Fait chauffer un peu d’eau chaude pour la tisane…

Préalablement, j’ai préparé mon pâton de pain. Je ne détaille pas ici ma recette de pain au levain, ni le façonnage : vous trouverez plein de recettes plus ou moins pertinentes à droite, à gauche (le mieux à mon sens étant d’en discuter avec des personnes autour de vous qui font déjà leur pain, c’est plus sympa…).

Fin de pousse, prêt à enfourner

Ici, je fais mon pain dans un moule en céramique spécial fermé par un couvercle (couvercle percé de 2 trous pour que de l’humidité puisse sortir un peu mais pas trop…). Le moule diminue un peu la taille des « bulles dans le pain » mais je trouve que la croûte est meilleure. Il est possible de le faire directement dans un plat si vous voulez une boule.

Je laisse pousser mon pain dans du papier sulfurisé, dans un moule en bois qui fait environ la même taille que le moule en céramique.

Là, mon pain est en fin de pousse (dernière étape avant la cuisson).

Début de la flambée

On lance le feu, le cuiseur vapeur est sur le poêle : le temps qu’on épluche, l’eau n’est pas encore chaude…

Sur le poêle, on utilise notre cuiseur vapeur (le « vitaliseur de Marion 3 – ça permet de compartimenter, d’étager…). La vapeur sur le poêle, c’est pratique vu qu’on ne peut réguler la puissance du feu (quoi que possible de placer un diffuseur de chaleur entre la poêle et la plaque si c’est trop chaud). Ce soir là, il y avait cuisson betterave, poireaux et patates douces sur le poêle (on a pas exploité l’étage du dessous mais potentiellement tu peux faire des patates, des céréales ou autre en même temps).

Je profite de la chaleur de la plancha pour faire préchauffer mon moule à pain en céramique pour qu’il soit bien chaud. Ainsi, quand je vais y mettre le pain il va être saisi.

La flambée n’est pas terminée mais c’est déjà bien cuit dans le cuiseur vapeur. On a le temps de mettre une bouilloire pour la tisane de fin de soirée et, même si le feu s’éteint, l’eau continue de chauffer doucement sur la plaque de cuisson encore chaude…

Quand la flambée est terminée (que les flammes réduisent, qu’elles sont orange-bleu) :

  • Je ferme l’arrivée d’air et je place les 2 briques sur les braises, au fond du foyer ;
  • Je prends mon pâton par le papier sulfurisé que je mets dans mon moule en céramique (chaud) pour le saisir ;
  • Je place mon moule en céramique dans le foyer, sur les briques durant 1/2h ;
  • Au bout d’1/2h je le retourne (le fond du foyer en brique est plus chaud que la vitre, ça cuit moins bien vers la vitre) pour encore 1/2h ;
  • Au bout d’une heure dans le poêle, le pain est prêt

Si le dessus du pain n’est pas suffisamment doré sur le dessus (la chaleur vient du dessous/des côtés et il n’y a rien pour rayonner du chaud par le dessus)* je le sors du moule et je le place la tête en bas, au dessus des braises (éteintes mais chaudes) environ 2 minutes, et il dore très rapidement…

Et après le pain, on a encore profité de la chaleur des briques pour faire des cookies dans un plat sur mesure pour le MiniMasse en plaque offset pliée (Merci Dominique).

Pour résumer, avec nos 3kg de bois nous avons :

Boisinière multifonction

L’an passé, j’ai pas mal cuisiné avec un petit rocket de cuisson. C’était plaisant mais un peu limitant en terme de fonctionnement. En effet, je ne pouvais utiliser qu’une casserole ou une cocotte ; pas de four, difficile de mettre un gros bac pour stériliser les bocaux… Un passage au Pyromaniack 2021 m’a bien motivé à bricoler une boisinière extérieure… Quand le temps ne se prête pas au solaire…

Au niveau des cuiseurs feu de bois, dans le paysage LowTech/DIY, je vois surtout deux grands acteurs :

  • Les FEUFOLLET sont très créatifs en la matière (four, plaque, percolateur, plancha…) ;
  • Oxalis qui propose un système pertinent avec un foyer commun et plein de modules/interfaces pour faire four, plaque… (vidéo de présentation)

J’ajoute Bolivia Ini qui vend des cuiseurs à bois plus qu’il ne diffuse de documentation hors stage, même si c’est cuiseurs CBE semble avoir bien analysé : étude 1 étude 2

dusoleildansnosassiettes.com

Ces 2 acteurs font des choses très intéressantes mais pas trop dimensionnée pour mes besoins quotidiens/familiaux. En tout cas, pas pour mon foyer de 3 personnes. J’ai donc opté pour le « Cuiseur multi-combustible » de David Szumilo (Du Soleil Dans Nos Assiettes) . David étant aussi « Monsieur Oxalis« . Grand merci à lui pour ce partage !

Les avantages que j’y ai vu sont :

  • Multi-fonction (four, stérilisateur à bocaux, plaque, plancha…). Du coup : gain de place ;
  • Facile à fabriquer (en 1/2 journée c’est fait ;
  • Peut convenir à un foyer / pour un usage quotidien ;
  • Le côté multi-combustible (bois, pellet…) n’était pas trop attirant au début pour moi, et puis pour le pain j’ai craqué, c’est quand même pas mal…

Le seul défaut que j’y vois (mais qui en fait aussi son point fort), c’est que les gastronomes de cantine (objet central dans la conception), c’est pas simple à récupérer… Les cuistots disent que c’est increvable, donc ça ne se jette/donne pas…

  • Sur le marché de l’occasion, ça se trouve, mais il y a différentes marques et elles ne s’emboîtent pas forcément toutes entre elles… (et c’est nécessaire dans le cas présent). Du coup, pas simple non plus.
  • Sur le marché du neuf : beh c’est du neuf, en Inox (et l’inox c’est rare… est-ce qu’il y en a encore ?).

Et en même temps, c’est cet usage des gastronomes qui m’a plu. Parce que c’est un objet « standardisé » en taille, si bien qu’ils peuvent s’assembler les uns dans les autres et le tout devient multi-fonction. Il n’y a qu’un seul gastronome (le foyer) à vraiment martyriser, les autres restes « en état », ils sont au pire noircis. L’inox présente l’avantage de garantir une bonne longévité au cuiseur, car le métal aurait tendance à se dégrader rapidement avec l’acidité des gaz de combustion / la condensation. Sur ce point David m’a dit :

J’ai 2 ans de recul sur le vieillissement des gastros inox. Ils ont été utilisés lors des stages de 3 jours ici tout les mois, pour faire mon pain tout les 3/4 jours, régulièrement pour la cuisine domestique et la stérilisation de bocaux : en moyenne, chacun a fonctionné une centaine de fois par an, la tenue de l’inox est incomparable avec les cuiseurs bidons dont les phénomènes de condensation altèrent rapidement le métal, à ce jour, aucun signe de faiblesse. La pièce la plus sollicitée est le bas du couvercle isolé car il n’est pas refroidi du fait de l’isolation, il blanchit (donc plus de 700°) à chaque pain et pizzas, pas de déformation ni de rouille, le métal est juste devenu plus orangé.

David Szumilo sur la tenue dans le temps de ce cuiseur.

Les gastronomes / l’assemblage

Quand on achète un gastronome, il y a 2 choses :

  • La largeur est fixe (~300mm)
  • La longueur : 1/1 c’est celui du foyer qui fait ~500mm, puis ça se décline :
    • 1/2, sera 2x moins long que le 1/1 (~250mm), on pourra donc glissé deux 1/2 dans un 1/1
    • 1/3 sera 1/3 moins long que le 1/1 (~165mm)
    • … Vous aurez compris la logique
  • La profondeur : 20cm c’est celui du foyer. Ensuite au choix : 5, 10, 15, 20, 25cm….

Du coup, je me suis dit que c’était génial, hyper flexible ! Qu’une fois le foyer réalisé dans un 1/1 on y place ce qu’on veut dedans. Oui mais…

Et bien oui, andouille que je suis, c’est pas magique… Soit, mais quand même, ce que j’avais imaginé dans ma tête peut quand même prendre forme en réfléchissant 2 minutes. J’ai juste rajouté une bande d’alu que j’ai plié en forme du gastronome 1/1 et le trou est bouché…

A ceci près qu’il faut faire une encoche à la moitié de la longueur pour mettre des 1/2. J’avais prévu de mettre des encoches pour utiliser des 1/3 – 2/3. Mais fnalement, je ne m’en sert jamais…

2 gastronomes 1/1 de marque différentes… Ils ne s’emboîtent pas…

Avertissement sur la récupération d’occasion : En plus d’être une misère parce qu’il y en a peu, c’est souvent très dépareillé. Je me suis fais avoir car tous les gastronomes ne s’emboîtent pas les uns dans les autres. Les dimensions sont standards mais pas les formes visiblement 🙁 dommage…

La fabrication

J’ai plutôt suivi les instructions de David, le créateur, sur le site dusoleildansnosassiettes, rien de bien novateur. J’ai récupéré une vielle table en métal pour faire le support et zou :

Chargement bois

J’ai opté pour un Té en Inox pour la partie chargement bois. David propose une version plus lowtech avec des boîtes de conserves.

La tenue se fait avec 2 tiges filetées, glissées dedans, parce que j’avais ça sous le coude.

Four à pain / Pellés

Tout l’hiver j’ai fais mon pain dans le MiniMasse (petit poêle de masse d’Agir LowTech), et il me fallait de quoi faire mon pain le reste de l’année… J’ai commencé par faire le couvercle isolé :

Le couvercle isolé de vermiculite (pour le four et le stérilisateur) que j’ai riveté au 4 coins

Ensuite, j’ai réalisé une seule réserve à pellets, celle pour la cuisson de mon pain, qui fait 20cm de haut et 10cm de rayon. Elle permet 1h de chaleur. David a documenté pas mal de tailles de réserve pour différents usages/temps/intensités de chauffe.

Avantage du pellet :

  • Combustion constante, propre
  • Pas de surveillance : tu charges, t’allumes, tu reviens 1h après… (particulièrement appréciable pour la stérilisation de bocaux, le pain..)

L’inconvénient :

  • C’est pas gratuit : au départ, cette boisinière, c’était avant tout pour utiliser un déchet que je produis (coupe dans le jardin, chute de bricolage), donc c’est couillon de se retrouver à acheter un sac de pellets… Après, relativisons, un sac de 15kg c’est environ ~20h de feu (dans la réserve de 10cm de diamètre)
  • Écologiquement, le bilan du pellet n’est pas dingue, surtout parce que c’est un produit industriel :
    • Pour répondre à la demande croissante, on broie des arbres pour en faire du pellet (la phase de broyage demande de l’énergie) ;
    • Le séchage du pellet se fait dans des fours… à bois ? 😮 parce qu’en industrie, on a pas le temps, le stockage coûte plus cher que l’énergie d’un four… (là où du bois bûche peut sécher naturellement) ;
    • Il y a peu de chance qu’il soit produit + transformé à côté de chez soi, donc il y a eu du transport (contrairement à un arbre).

Bon voilà, c’est le petit confort pour faire du pain… Sinon, je l’utilise avec mes chutes de bois de bricolage / palettes qui traînent dans le jardin / taille d’arbustes…

Trouver le bon fonctionnement pour mon pain n’a pas été chose simple… j’ai raté pas mal de pain… J’ai un plat en céramique rectangle pour le pain que j’utilise dans mon poêle, donc je voulais rester sur celui-ci. La mise en place des briques est plus subtile qu’il n’y parait. Il y a une grosse brique sur la tranche qui permet d’éviter le contact direct des flammes avec le plat. J’en mets une autre par dessus de façon à ce que le couvercle soit quasi en contact de celle-ci, ça incite les flammes à passer sur le côté, ou dessous la brique. Sinon, ça passe par dessus la brique et le pain ne cuit pas par le dessous (cuisson non homogène). Ensuite, je place 2 petits morceaux de briques pour que le plat repose mais plus ils sont petits, plus ils permettent la circulation des gaz chauds sous le plat. Le plat est relevé tant que faire se peut (quasi à touche-touche avec le couvercle) pour encourager au maximum le passage par le dessous.

Souvent, je commence la flambée avec 1m de conduit d’évacuation. Ça saisit bien le pain et ensuite, à mi cuisson, je retire un morceau (pour ne laisser que 50cm) et j’en profite pour tourner mon plat à 180° pour que la cuisson soit homogène.

Un chapeau

J’ai fait un petit chapeau de conduit parce que la partie cuisson est sous mon débord de toit, au sec, mais pas la partie fumées. Un chapeau peut me permettre de cuisiner s’il pleut un peu… alors j’ai bricolé ça avec des chutes de conduits de poêle et des chutes d’aluminium (inspiration Vital, dans le manuel poêlito).

Meuble à gastronome

Avec le petit meuble à gastro vite fait en chute de planche de terrasse, c’est parfait !

Prix

J’ai acheté des trucs en trop, et des trucs que j’aurais aimé avoir en plus (des petits couvercles 1/2). Mais j’ai fais une petite synthèse de ce que je préconise d’avoir en pour une utilisation familiale (four, stérilisateur, plaque, crêpes…) et on s’en sort en gros pour ~260€ en neuf pour le gros du matériel (j’ai pas compté la quincaillerie) :

Utilisation

Cela fait maintenant plusieurs mois que je l’utilise avec satisfaction, pas quotidiennement mais au moins 3-4 fois par semaines :

Merci encore à David Szumilo (Du Soleil Dans Nos Assiettes) pour le partage de son savoir inspirant !

Cuisine Ikémoi

Et oui, parce que construire en rond c’est bien, c’est beau, c’est pertinent (j’en parle ici), mais si tu veux optimiser un peu l’espace, faut faire ses meubles soi-même…. Soit ! Une partie importante dans ma maison c’est la cuisine, c’est donc parti pour sa conception.

Pour faciliter le travail, je me suis dit que j’allais la faire en panneaux de bois. J’ai trouvé dans un magasin de destockage des panneaux (2 feuilles de contreplaqué avec au milieu du massif) à 35€ le panneau de 15mm, 120cm x 250cm (c’est 2 fois moins cher que « neuf » pour du peuplier, à épaisseur égale). J’ai tout fait avec ces panneaux (9 au total soit 315€ + 2 plaques de médium pour les fonds de meubles, 2 chutes de plan de travail à 15€ pièce). A ça s’ajoutent 4 coulisses à tiroir {~7€ pièce) , un vérin à 10€, quelques charnières (mais une bonne partie de récup’) et des vis… ça monte peut être à 370€ mais pas plus… Pour une cuisine sur mesure, c’est honnête, par contre c’est au moins 1 mois de travail (peu d’angles droits…).

Le dessin théorique

Les placards suspendus sont fixés sur des poteaux. Si on veut les fixer au mur, il faut avoir prévu des montants de bois noyés dans l’enduit terre, ce que je n’ai pas fait…

C’est parti pour le meuble de gauche :

Et meuble du bas à droite :

Les meubles suspendus :

Les tiroirs :

Le tourniquet de l’angle, je n’en suis que moyennement satisfait donc je ne détaille pas trop (avec le poids, ça ne tourne pas bien…). Faudrait faire une V2 mais voici la V1 :

Petit plus : un placard égouttoir à vaisselle (apparemment, ça serait Finlandais). Un placard égouttoir, c’est fait pour ranger sa vaisselle non essuyée et qu’elle continue de sécher « rangée », du coup il n’y a rien à traîner sur le bord de l’évier + rien à re-ranger quand c’est sec (ce que je n’arrive pas à m’astreindre à faire, donc l’égouttoir est toujours plein au bord de l’évier). Ce placard est étanche grâce aux chutes d’EPDM de la toiture, il y a une pente et une évacuation des eaux vers les eaux usées.

Je me suis amusé aussi à intégrer un compost dans le plan de travail. Ce qui fait que quand on coupe les légumes sur celui-ci il n’y a plus qu’à les pousser dans le trou prévu à cet effet. J’ai pris une chute de PVC avec un bouchon (pour pouvoir ouvrir de part en part et rincer) qui se glisse dans un trou sur le plan de travail… rien de plus.

L’heure des finitions… :

  • La crédence en contre plaqué marine peinte avec une peinture maison (vin, œuf, lait et pigments…) puis cirée pour rendre la peinture lessivable.
  • Les poignées sont faites avec des chutes de tripli que je suis venu défoncé sur un bord.

Et voilà le résultat :

Je n’avais pas de machine de menuisier (scie sur table ou autre). J’ai tout fait à la scie circulaire + règle et défonceuse. Du coup, j’ai mis beaucoup de temps et les découpes ne sont pas toutes parfaites… Mais je suis quand même content du résultat !

[recette] Gâteau au chocolat sans beurre

Ingrédients

  • 200 g de chocolat noir à dessert
  • 2 ou 3 œufs
  • 200 à 300 g de compote de pommes
  • 50 g de farine de blé
  • 1 sachet de levure
  • 100 g de sucre

Préparation

Préchauffer le four à 180°C.

Faites fondre le chocolat au bain marie sans le toucher.

Pendant ce temps battre les œufs et le sucre dans un saladier. Ajouter la farine et la levure, mélanger bien. Ajouter la compote de pomme.

Quand le chocolat est ramolli, mélangez-le dans la casserole jusqu’à ce qu’il soit lisse puis incorporez-le à la préparation tout en mélangeant.

Mettre le tout dans un moule légèrement beurré et fariné. Enfournez. Pendant la cuisson vous pouvez lécher les gamelles pleines de chocolat.

Le gâteau est cuit quand un couteau planté en ressort très légèrement imprégné.

Conseil du chef

La cuisson est moins pointilleuse qu’un gâteau avec du beurre. C’est un gâteau simple, avec un ingrédient mystère, la compote de pomme, à faire deviner aux convives…

Info santé

Sans matière grasse ajoutée, ce gâteau est beaucoup plus léger et digeste. Pour un gâteau sans gluten, utiliser de la farine de quinoa.

Pour varier

Ajouter des noix concassés. Utiliser de la compote de pommes maison avec des morceaux ou de la compote avec d’autres fruits…

Recette posté par mes soins sur cuisine-libre.fr

En continuant à utiliser le site, vous acceptez l’utilisation des cookies (au chocolat) Plus d’informations

Les cookies sont utilisés à des fin de statistique de visite du blog sur une plateforme indépendante que j'héberge moi même. Les statistiques sot faites avec un logiciel libre. Aucune information n'est redistribué à google ou autre. Je suis seul autorisé à lire ces informations

Fermer
