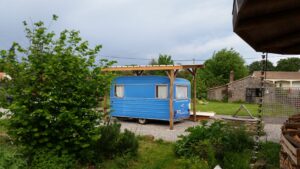

Carport en (presque) bois rond

Pour les besoins de la dame qui pique, qui exerce une activité de couturière ambulante dans une caravane, j’ai fabriqué un carport pour caravane. Parce qu’une caravane, ça n’est pas fait pour être dehors toute l’année. Donc pour augmenter la durée de vie de ladite caravane, il était bon de l’abriter…

Un copain a fabriqué un hangar en bois rond avec l’atelier paysan. Le but est de construire un hangar uniquement en bois, et avec pour quasi seul outil une tronçonneuse… J’ai beaucoup aimé l’idée. Après avoir parcouru la documentation publiée par l’atelier paysan, ça m’a bien donné envie d’essayer/d’apprendre.

Pourquoi du bois rond ? Et bien parce que les arbres, ça pousse rond 😮 et si on achète un poteau carré, c’est qu’il y a eu transformation (donc énergie). Au mieux, après abattage, le tronc est transporté en camion jusqu’à la scierie, puis jusqu’à chez vous (un monde presque parfait). Mais la plupart du temps, il y a aussi un intermédiaire grossiste, un distributeur… Avec transport nécessaires pour chacune de ces étapes. Sans parler du déchet potentiel généré pour avoir une section carrée – même si ceux-ci sont souvent revalorisés – il faut des gros arbres pour faire des petits poteaux.

Le bois rond, lui, (en tout cas tel que moi je le pratique) se « cueille » à proximité du lieu de mise en œuvre (le plus près c’est le mieux). Il n’y a que peu de pertes / déchets dans sa mise en œuvre. Il présente aussi l’avantage de pouvoir être mis en œuvre « vert » parce qu’il ne va pas fendre dans tout sa longueur/causer de problème structurel en séchant, étant donné qu’on ne rompt pas le fil du bois.

Bref un bilan écologique bien meilleur pour du bois rond, et puis : c’est beau (objectivement 🙂 )

Ceci étant, j’ai fait preuve de compromis dans la mise en œuvre, en utilisant du douglas scié pour l’ossature du toit. Compromis sur le temps de mise en œuvre et la simplicité. En effet, les assemblages en bois rond, c’est bien plus long… Peut-être parce qu’on a pas l’habitude ?

Voici la modélisation du carport (rien de novateur, c’est 4 poteaux et un toit) :

Et je vous mets le dossier de la déclaration préalable faite en mairie pour déclarer ce carport :

DPCarport.pdf Télécharger

Mise en oeuvre

Alors voilà, comme pour la toiture de ma maison, j’ai été abattre quelques châtaigniers dans le taillis d’un copain du coin (merci Manu), par une belle matinée ensoleillée de février. Puis je les ai » épluchés » à la plane (c’est tellement agréable / ergonomique).

J’ai choisi 4 beaux morceaux de châtaignier d’environ 16 cm de diamètre au pied (qui devait avoir ~20 ans),~3m de haut pour faire les poteaux et deux petits de 8 à 10 cm pour faire les jambes de force. Les quatre poteaux ont été choisis « le plus droit possible » (c’est relatif). Ce qui m’importait ici, c’était d’avoir surtout un plan bien droit dans le sens où la caravane entre dans le carport, afin de ne pas surdimensionner l’empiètement de celui-ci.

Au départ, j’étais parti pour utiliser des supports de plots avec une grande vis pour l’ancrage au sol, ce qui permet d’ajuster la hauteur. Mais comme me l’a dit un ami charpentier, ce type de support prend du jeu dans le pas de vis… J’ai donc opté pour des supports à sceller dans mes plots. Pour conserver le confort d’ajustement de hauteur, mes plots sont des regards en béton que j’ai enterré mais que j’ai laissé vide dans un premier temps. J’ai ensuite monté le carport, qui était suspendu au-dessus des plots (avec une planche vissée sur le poteau pour conserver la distance entre le plot et le bois). Quand j’ai été sûr de l’ensemble, j’ai coulé du béton dans mes plots.

Pour l’assemblage de mes poteaux et de leurs jambes de force, comme dans le manuel de l’atelier paysan, j’ai opté pour un assemblage par embrèvement. L’atelier paysan termine l’assemblage avec des tiges filetées. Dans leur usage, il s’agit de monter un hangar agricole. De mon côté, j’ai opté pour des grosses vis à tête plate.

Ces assemblages se sont faits au sol, par dessin d’épure, et les découpes à la tronçonneuse. Avoir une règle et une équerre, c’est toujours pratique, mais l’œil pour des assemblages en bois rond c’est primordial.

Pour l’assemblage de l’ossature de la toiture, rien de foufou non plus, des morceaux de Douglas en 50×150 assemblés avec des vis inox.

J’aurais aimé faire un débord de toit mais la longueur de la pente s’approchant de 3 m, le plus simple était d’utiliser des bacs aciers entiers (plutôt que de devoir découper, faire des chevauchements…).

L’ossature terminée, suspendu au dessus des plots, en attente pour couler le béton

Ensuite, j’ai fais le contreventement de la toiture :

Plus que la toiture (bac acier) à poser, j’avais des reste de fixation de ma cabane de jardin, donc il ne sont pas de la même couleur… mais tant pis :

Conclusion

Voilà un petit projet qui aura nécessité tout autant de temps de préparation (plan, commande de quincaillerie, coupe de bois en forêt..) que de mise en œuvre (environ 5,5 jours homme)

Si c’était à refaire :

Le compromis bois rond pour les poteaux mais chevrons sciés pour la toiture était un bon compromis pour simplifier la mise en œuvre du toit (bac acier c’est plutôt droit…) et a simplifié l’assemblage/le temps passé pour le tout.
Le toit est trop haut par rapport à la caravane, j’ai pris trop de marge de marge. C’est dommage, la proximité du toit permet d’éviter que l’eau ne passe trop. Bon, je me suis pas motivé à recouper les poteaux pour 20cm…
J’ai suivi les pourcentages minimum de pente de toiture avec ce bac acier (donné par le fabriquant) mais c’est un pourcentage pour un potentiel recouvrement. Ici il n’y en a pas, j’aurais pu/du faire plus plat (pour le même critère que le point du dessus.
La largeur a été déterminée par la longueur des bacs acier vendus, ça fait peu de débord de toiture mais ça évite les recouvrements (et recouvrement égal plus de matière, coût plus élevé, des découpes…) ça c’est un bon point 😉
Quand on est sur le toit, on se rend compte que ça bouge pas mal quand même… J’aurais dû faire descendre mes jambes de force (à 45°) plus bas. Ceci dit, il n’y a pas de prise au vent… ça devrait pas tomber tout de suite…
Le bac acier blanc, c’était à mon avis une bonne idée rapport aux chaleurs qui nous attendent…

En coût financier : ~700€

Poteau en bois rond : 0€ (un échange de savoir avec le copain)
Ossature de toiture : ~200€+60€ de port
Bac acier : 304€
Supports à sceller : ~70€
Visserie/tirefonds INOX : 120€ (mais y’a de beaux fonds de boîte…)

Economiquement, il y a des carports beaucoup moins chers sur le marché tout fait (à se demander comment c’est possible avec un coût social/environnemental acceptable). Mais ça semble vraiment cheap et il y en a peu pour caravane. Il y en a pour des camping-car, mais ça aurait été vraiment trop grand à côté de notre petite paillourte, donc il aurait fallu bricoler… je sais pas si j’aurais gagné mon temps…

Petit cadeau : un camarade (découvert sur le tard) qui a fait un carport du même style : http://renard-zingueur.over-blog.com/2020/04/charpente-en-bois-rond.html

Cabane (micro MOB) pour enfant

Avec tous mes chantiers du moment, j’avais pas mal de chutes à traîner sur le terrain et j’avais envie de faire une petite cabane d’enfant pour ma fille… J’ai principalement utilisé les chutes de bois d’ossature (douglas 45×85) et de l’OSB de contreventement 8mm de ma cabane de jardin mini MOB, et puis de la tuile plate du clocheton. On m’a donné un toboggan en plastique, ce qui m’a décidé à me lancer… J’avais aussi pas mal de restes de visserie (issue du chantier paillourte & cabane). Donc en gros pour ce petit projet, j’ai dû racheter quelques liteaux pour la toiture, les charnières des portes/fenêtres, les supports des poteaux et quelques planches de bardages.

Je ne vais pas trop détailler techniquement ici parce que j’ai ré-utilisé des techniques que j’avais déjà utilisées et documentées.

J’ai fait une dalle bois comme pour la mini MOB, avec les mêmes supports réglables (qui permettent aussi une rupture capillaire). A ceci près que là c’est « sur pilotis ». Les plots en béton sont en fait des parpaings (2 supperposés) qu’il me restait de mes « fondations de yourte« , dans lesquels j’ai coulé un peu de béton avec des petits morceaux de ferraille qui traînaient pour le passage de l’un à l’autre (éviter cisaillement).

J’ai ensuite construit les murs au sols. Des chutes de 45×95 et de l’OSB pour contreventer le tout. J’ai quand même simplifié par rapport à une MOB : il n’y a pas de lisse basse, pas de lisse haute… c’est une cabane pour enfant, je vais pas m’amuser à suivre les DTU… Si jamais vous voulez plus d’info sur les écarts de vis, entraxes d’ossature, etc., j’en dis plus sur l’article de la mini MOB. En gros, là, j’ai fait « avec le bois que j’avais » / les tailles de vis qui me restait…

Le montage des murs s’est fait facilement : c’était pas trop lourd à porter à bras d’homme vue la taille. J’ai mis une faîtière d’une section 145×45 de reste de la structure de mon lit.

Pour la toiture j’ai contreventé en OSB 8mm et j’ai fait comme pour le clocheton de la paillourte : même pente de toit, même technique de pose de tuile… sauf qu’il y avait beaucoup moins de découpes :-). En faîtière pour les tuiles, j’ai récupéré 10 tuiles canals qui s’ennuyaient dans le jardin de mon voisin… ça fera le temps que ça fera et s’il y a des infiltrations c’est pas la mort, il y a le pare-pluie et pas d’isolant… et c’est une cabane d’enfant…

Pour les rives, je suis pas très fier du résultat mais bon je n’avais pas la motivation d’acheter des tuiles plates de rives donc j’ai fait comme j’ai pu (bourré de mortier + tuiles vissées au bois…)

Il ne reste plus qu’à barder (même technique que pour la mini mob).

Vue d’ensemble du résultat final :

La porte en OSB tiendra pas bien longtemps mais bon j’avais plus que ça sous le coude alors ça tiendra le temps qu’il faut…

Fin de chantier 2019 : Bilan humain/financier 2

J’avais déjà fais un bilan humain et financer après la grosse saison de chantier participatif 2018. En 2019 il le bilan n’a pas beaucoup évolué parce qu’on avait fait le plus gros du boulot en 2018 :-). Mais quand même :

Bilan humain

En 2018 : ~4 mois de chantier participatif avec ~90 personnes différentes qui sont passé sur le chantier durant ce temps
En 2019 : ~2 semaines de chantier participatif et une petite dizaine de nouveau participants (en plus des anciens qui sont repassé…)

~100 personnes sont passées donner de leur temps pour apprendre/échanger sur notre chantier MERCI A VOUS !

Dans les grandes lignes, j’ai estimé à plus de 411 jour-homme le temps de travail en chantier participatif. A ça j’ajoute notre temps hors chantier participatif à préparer/tester les techniques/faire des trucs qui ne ce fond pas en groupe, j’estime ça à 270 jour-homme. Sans parler du temps de lecture, de formation, de préparation, de récup’ des matériaux… c’est inestimable et pour donner une louche on va mettre aussi 270 jour-homme. Ce qui nous fait un total de 951 jour-homme de travail pour cette paillourte. c’est vertigineux mais ça doit pas être loin de la vérité, ça vous donne une idée de ce qui vous attends avant de vous lancer… 😉

Bilan financier

Sans grosse surprise, on a pas acheté grand chose de plus qu’au dernier bilan, donc on reste autour des ~17 000€ (juste la maison de ~40m² habitable) et je le répète, j’ai certainement oublié plein de petites choses, mais l’essentiel est là, j’ai pas non plus poussé le vice à garder les tickets d’essence quand on faisait les courses matériaux… hein…

Le détail c’est par là :

[vidéo] Construction de la paillourte

Diaporama vidéo souvenir de la construction de notre maison. Une paillourte, une petite maison en paille porteuse ronde, enduit en terre, charpente réciproque avec toiture végétalisé…

Crédit musique : DO-UP

Tout les articles détaillas la constructions sont ici :

Lit mezzanine / Cloisons torchis

On s’est fait un lit mezzanine avec les restes de voliges (pour le plancher) et les restes de poteaux de charpente. On l’a faite un peu plus grande qu’une mezzanine classique pour pouvoir mettre du rangement en haut. En dessous de la mezzanine il y a la chambre de « la petite ». Cette chambre d’enfant est cloisonnée en torchis, parce que c’est phoniquement pertinent et c’est pas cher (gratuit ?). Même s’il est prévu une large porte pour apporter un maximum de lumière, j’ai prévu un éclairage LED en 4 points (4 coins) avec variateur de puissance pour un maximum de confort lumineux.

La structure en bois

Avant de faire notre dalle terre, j’ai coulé des plots de 40 x 40 x 20cm de haut aux emplacements des poteaux qui constituent la structure du lit. J’ai fait des coffrages (perdus) remplis de 2 vol de caillou, 1 sable, 1 chaux NHL5.

J’ai ensuite fait ma structure bois avec les chutes de la charpente pour le bois rond, les voliges en douglas (22mm) pour le « plancher » de la mezzanine, et j’ai acheté du 4×20 pour le tour du lit.

Le tour est assemblé avec les poteaux grâce à des tourillons + des équerres (qui seront noyées dans l’enduit).

Pour le plancher, une longue volige en 33mm assemblée sur deux petites de 22 font une travée centrale (mes chutes de voliges en 22 n’était pas suffisamment longues pour aller de bout en bout…).

J’ai coulé un peu de mortier autour des poteaux pour qu’ils ne bougent pas en attendant la dalle de finition.

Pose des poteaux
Présentation du 1er tour de lit
Gabarit de perçage pour l’emplacement des tourillons
Assemblé avec des tourillons
+ une équerre
1er tour de lit posé !
La traverse posée sur des équerres (j’avais pas trop de place en dessous…)
La 2ème volige assemblée sur la traverse
Des tasseaux en périphérie pour porter le plancher
Pose du plancher
Vue du dessous
Et voilà le travail !
Pointes pour que le mortier « s’accroche »
Mortier chaux coulé pour éviter que ça bouge en attendant la dalle

Le torchis

il y a moult façon de mettre en œuvre du torchis (boule, mèche, plaque…). Nous avons choisie la méthode « mèche » / torche.

Support

Le support a été réalisé en bambou fendu. Parce que le bambou il y en a pas mal autour de nous, il n’y a qu’à se pencher, c’est gratuit. J’ai utilisé un vieux ciseau à bois pour fendre les bambous. Le bambou vient se glisser dans des trous percés dans les poteaux du lit. J’ai ajouté une « tresse » verticale pour apporter un peu de raideur à l’ensemble.

Les bambous
Après découpe, je les fends en 4
Avec un vieux ciseau à bois ça le fait tout seul !
1er test, je fais des trous à la perceuse de part et d’autre
Puis entrés en force, ils trouvent leur place
C’est pas propre, mais ça sera noyé dans l’enduit…
Les interrupteurs
Le tressage pour une grande cloison (donner de la raideur)

A noter que si vous faites des murs extérieurs, il est conseillé de faire un support en bois ayant une bonne tenue à la putréfaction…

Les mèches / torches

Il faut commencer par faire une barbotine un peu liquide mais pas trop (crémeuse). On place une poignée de barbotine dans une gamate, on attrape un peu de paille (les brins tous dans le même sens) qu’on vient imprégner de barbotine. Ensuite on forme la torche en la pressant / en l’entortillant comme pour l’essorer.

On enroule la torche autour du bambou : par le dessus et on vient la tourner en dessous. On commence de bas en haut et on tâche de serrer les torches au maximum les unes des autres.

Début de mur
Les torches
Le murs avancent
Et voilà, c’est terminé
ça sèche… Doucement…
Reste plus qu’a enduire avec l’enduit terre de finition

L’enduit de finition a été détaillé dans un article dédié. Une fine couche d’enduit de corps a été posée pour aplanir le mur et faciliter la pose de l’enduit de finition.

La porte

La porte a été faite en Tripli parce que même si ça coûte cher, c’est des jolies plaques de bois – et là elles se voient bien – donc on a lâché un billet.

J’ai aussi acheté le système de rails coulissants (30€ l’unité – suspendu par le haut avec un guide en bas). Le truc qui est pénible, c’est de faire la rainure dans le bois en bas quand on est pas dans un atelier de menuiserie… En gros je me suis débrouillé avec l’épaisseur de la lame de scie circulaire mais c’était pas très sécur…

Avec enduit de finition et peinture à l’argile, ça donne ça

Aménagement / Rangement…

J’ai fait un escalier avec les chutes de voliges en douglas de 33mm qui me restaient du toit. J’ai fait un escalier double pente pour pas encombrer la porte d’entrée (c’était pénible à faire mais ça fait chouette) et des tiroirs à chaque niveau (pas 1 seul angle droit, et pas 2 tiroirs identiques… pfff le temps passé je vous raconte pas…).

L’escalier en place
Les fonds de tiroirs
la façade
Le dernier étage, l’assemblage de planche avec tourillons pour faire le couvercle du coffre
Le coffre

Des étagères pour ranger des objets, plein d’objets !!!

Petit rangement sous l’escalier (sous le coffre)
Une étagère de l’autre côté
En haut de la mezzanine des étagères avec des chutes de lisse basse
La vue depuis la mezzanine

La paillourte après 1 an de chantier

Mise à jour : retour d’expérience 5 ans après

Petite z’images de notre maison ~1 an et 1 mois après le début du de chantier… Et bien nous sommes en train d’emménager ! 🙂

En vidéo :

En image :

J’ai des articles en retard sur le lit mezzanine, la cuisine… ça viendra…

Merci encore à toutes les personnes qui on contribué de prêt ou de loin à notre petit cocon tout rond…

Après le 1er hiver…

La paillourte a passé son premier hiver, avec lui nous avons eu des déconvenues (plus ou moins pénibles) et des bonnes surprises. Commençons par le positif :

La paille du toit

L’isolation paille en toiture m’avait été déconseillée par certain, d’autres m’avaient dit c’est ok avec un système de ventilation, d’autres que c’était ok mais surtout pas de ventilation… Mais aucune des personnes que j’ai contactées avec une toiture similaire (végétalisée/EPDM, isolée en paille avec ou sans ventilation) n’était capable de me dire comment était la paille après plusieurs années, personne n’avait eu la curiosité de soulever l’EPDM…

Et bien j’y suis allé, avec beaucoup de stress / appréhension. Ça allait être une heure de vérité, soit tout était ok et c’était une victoire, soit c’était tout une toiture à refaire / revoir… et j’avoue que ça m’aurait plombé le moral, car je commençais juste à entrevoir la fin du chantier… ça l’aurait sacrément rallongé…

Le verdict : C’est OK !!!

Le bémol c’est bien sûr que ça ne fait que ~9 mois de vie, mais pour le moment la paille est en très bon état, très sèche, peut être même plus sèche qu’au moment de la pose (étrange…). Tellement sèche que l’humidimètre affiche « LO », traduisez : « taux d’humidité trop bas pour être mesuré » (donc <8% de mémoire sur la notice)

On retire un bout de toiture végétalisé
Qu’on stock pour le moment…
1er coup d’œil, les voliges sont sèches sous l’EPDM, pas de condensation, ruissellement… ça sent bon.
J’ai tiré une poigne de paille, visuellement elle est belle, elle sens bon
Et l’humidimètre indique LO = très sèche ! (trop même pour la mesurer)

La paille des murs

Là, c’est un peu plus étrange. Elle semble plus humide qu’au moment de la pose. En effet à la pose on était <12% d’humidité et là on est entre 15 et 18% (testé uniquement à 2 endroits du mur). Rien d’alarmant cependant c’est peut être dû au fait que l’enduit n’est pas complètement sec (après 6 mois de pose + le fait que ça soit l’hiver…) Si vous avez un éclairage, je suis preneur. En tout cas je surveillerai ça…

1er point de mesure
1er point, plus profond
Second point de mesure

Descente de charge

J’avais fait un article sur la descente de charges observée (tassement des bottes avec le poids du toit). J’ai continué à prendre des mesures, parce que ça a continué à descendre après l’article… De pas grand chose (~2cm contre ~20cm évoqué dans le premier article)

descenteCharge2.ods Télécharger

descenteCharge2.pdf Télécharger

Condensation EPDM / clocheton

Au niveau du clocheton, la jonction entre l’isolant et l’EPDM n’est pas franche, vue la forme de la charpente réciproque à cet endroit-là, c’est pas simple… De ce fait, quand on a jouté le clocheton, la lisse à fait « remonter » l’EPDM à certains endroits autour du clocheton. Ce qui fait qu’il y a de l’air qui circule côté intérieur sous l’EPDM et celui-ci peut être d’une température nettement différente à l’air qui circule au dessus de l’EPDM = condensation. Cet endroit étant très pénible à isoler on a opté pour une petite isolation par l’extérieur. On a fait des « chaussettes » remplies de liège en vrac, et on a entouré la périphérie du clocheton avec. On a remis les cailloux autour et voilà, plus de condensation. Le liège a été utilisé ici pour ses propriétés imputrescibles. Le liège a aussi la particularité de garder son pouvoir isolant même trempé (ce qui n’est vraiment pas le cas de beaucoup d’isolants).

Tentative de schéma…
Les « chaussettes » pleines de liège, prêtes à être posées
Recouvert de gravier, ni vu ni connu !

Je confirme que ça nous a réglé le problème ! Depuis, plus de condensation à cet endroit.

Condensation rampant clocheton

Toujours la condensation… Définitivement c’est pas simple à gérer… Quelques semaines après avoir terminé le clocheton, je me suis aperçu qu’il y avait des traces d’humidité sur un montant. J’ai démonté le contreplaqué de « parement » et je n’ai pu que constater de la condensation sur le frein vapeur en papier kraft (deux épaisseurs).

En démontant, j’ai constaté que la condensation s’est formée là ou le contreplaqué ne touchait pas l’isolant (donc que de l’air circulait). J’ai démonté une plaque d’isolant pour être certain que ça ne provenait pas d’une infiltration d’eau… Et non c’est bien de la condensation : l’isolant est ok et les rampants étaient bien sec, sans trace de quoi que ce soit d’anormal (à la limite, je préfère ça…)

Le constat
1ère couche de kraft bien humide
Seconde déjà un peu moins (ce qui annonce bien que l’eau vient du dessous et pas du dessus…)
L’isolant n’est pas humide
Pas d’infiltration, rampant sans trace…

Pour le moment, ce problème n’est pas réglé. Pour éviter la condensation, de ce que j’en sais, il faut soit une lame d’air pour qu’elle puisse sécher, soit pas du tout de circulation d’air. Dans mon cas, la 1ère option parait plus faisable… Si vous avez une suggestion je suis preneur !
